Übung – Aktivieren von Speichermetriken und Anzeigen von Metrikdaten

In dieser Übung verwenden wir das Azure-Portal, um ein Speicherkonto zu erstellen und Speichermetriken zu konfigurieren. Als Nächstes laden wir einige Dateien in Blob Storage hoch, und sehen uns dann unsere Speichermetriken im Metrik-Explorer an.

Speicherkonto erstellen

1. Wählen Sie diesen Link aus, um sich beim Azure-Portal anzumelden, indem Sie dasselbe Konto verwenden, mit dem Sie den Sandkasten aktiviert haben.

2. Wählen Sie im Azure-Portal die Option "Ressource erstellen" aus.

3. Suchen Sie im Feld Suchdienste und Marketplace nach Speicherkonto und wählen Sie es aus.

   Daraufhin wird der Bereich Speicherkonto angezeigt.

4. Wählen Sie "Erstellen" aus.

   Der Bereich Erstellen eines Speicherkontos wird angezeigt.

5. Füllen Sie auf der Registerkarte Grundlagen die folgenden Felder für jede Einstellung aus.

   Konfiguration	Wert
   Projektdetails
   Abonnement	Concierge-Abonnement
   Ressourcengruppe	[Sandbox-Ressourcengruppe]
   Instanzdetails
   Speicherkontoname	<Your-storage-account-name>, der 3 bis 24 Zeichen umfasst und nur aus Kleinbuchstaben und Zahlen besteht, z. B. monitorstorageaccount
   Region	Verwenden des Standardbereichs
   Leistung	Norm
   Redundanz	Georedundanter Speicher (GRS)

6. Wählen Sie die Registerkarte "Erweitert" aus. Stellen Sie im Abschnitt "Blob Storage " sicher, dass die Zugriffsebene auf "Hot" festgelegt ist.

7. Wählen Sie Überprüfen + Erstellen aus. Wenn die Überprüfung erfolgreich war, wählen Sie Erstellen aus.

8. Wenn die Meldung " Ihre Bereitstellung abgeschlossen" angezeigt wird, wählen Sie "Zur Ressource wechseln" aus.

Hinzufügen eines Blobcontainers

Bevor Sie einem Speicherkonto Blobs hinzufügen können, müssen Sie einen Blobcontainer erstellen.

1. Wählen Sie im Menübereich unter "Datenspeicher" "Container" aus.

2. Wählen Sie in der Symbolleiste "Container"+Container hinzufügen aus.

3. Geben Sie im Feld Namemonitor-blobs-container ein, und wählen Sie dann Erstellen aus.

Hochladen von Dateien in den Blobcontainer

Wenn Sie eine Datei in den Blobcontainer hochladen möchten:

1. Öffnen Sie den monitor-blobs-container-Container und klicken Sie auf Hochladen.

2. Wählen Sie den Link "Nach Dateien suchen " aus.

3. Wählen Sie im Dialogfeld Öffnen eine kleine Datei aus Ihrem lokalen Dateisystem aus, und klicken Sie dann auf Öffnen.

4. Wählen Sie "Hochladen" aus.

5. Warten Sie eine Minute, und wiederholen Sie dann diese Schritte, um eine andere Datei hochzuladen.

6. Warten Sie eine weitere Minute, und wiederholen Sie dann diese Schritte, um eine andere Datei hochzuladen.

7. Warten Sie mehrere Minuten, bevor Sie mit dem nächsten Abschnitt fortfahren.

Visualisieren von Metriken im Azure-Portal

Transaktionsmetriken werden für jede Anforderung an ein Speicherkonto ausgegeben, sodass Änderungen an diesen Werten relativ schnell angezeigt werden sollten. Führen Sie die folgenden Schritte aus, um ein Diagramm für Transaktionsmetriken zu erstellen:

1. Navigieren Sie im Azure-Portal zur Seite für Ihr Speicherkonto.

2. Wählen Sie im Menübereich unter "Überwachung" die Option "Metriken" aus.

3. Wählen Sie oben rechts Letzte Stunde für den Zeitraum aus.

4. Wählen Sie unter Zeitgranularität die Option Automatisch aus, und klicken Sie dann auf Anwenden.

5. Wählen Sie auf dem Balken, der unter dem Diagrammtitel angezeigt wird, das Liniendiagramm und dann das Balkendiagramm aus.

6. Ändern Sie den Metriknamespace in Blob, und wählen Sie Eingehend für Metrik aus.

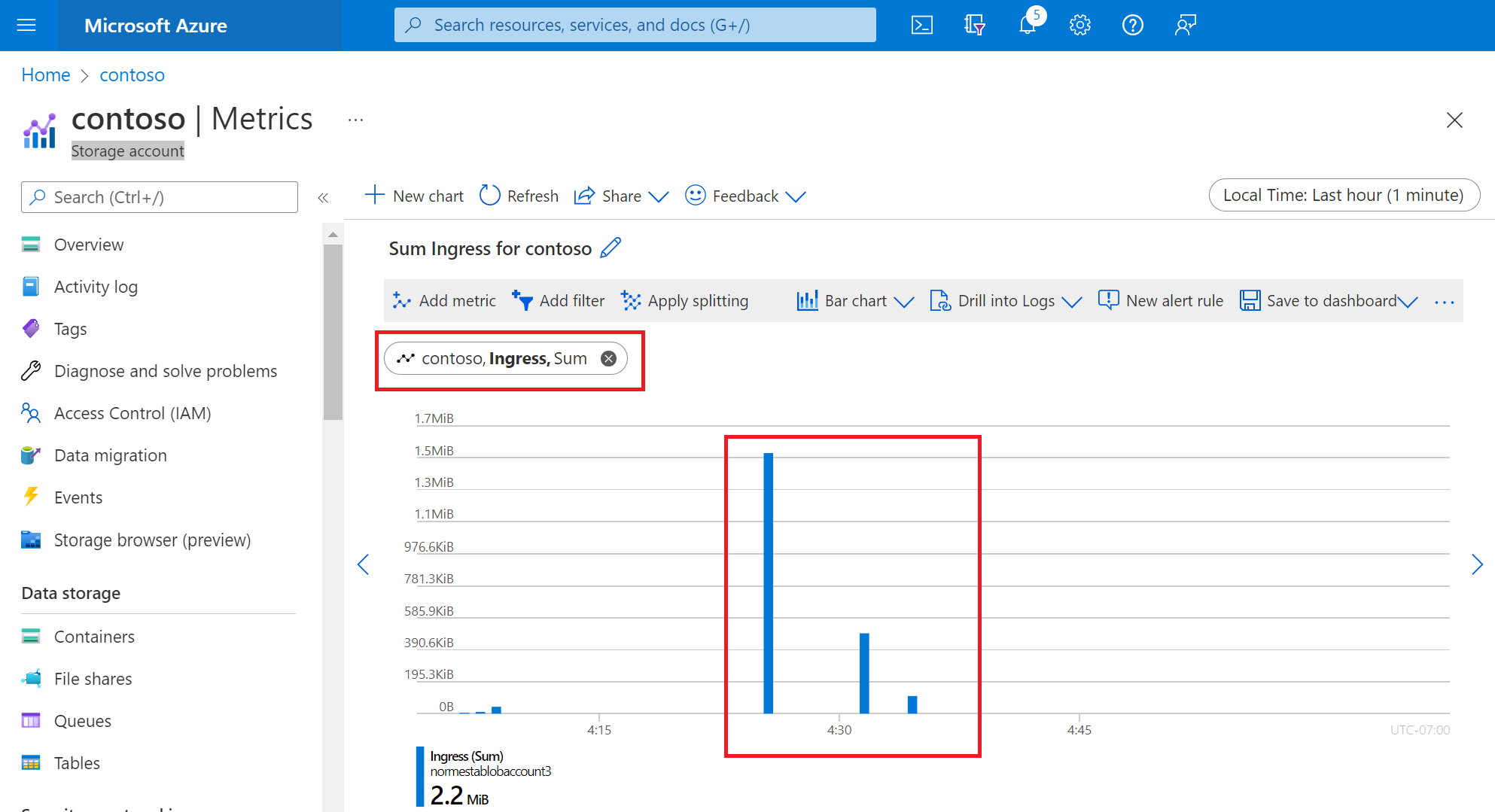

   Die folgende Abbildung zeigt eine Leiste für jeden Dateiuploadvorgang in der letzten Stunde.



Aufteilen einer Metrik

Durch das Aufteilen einer Metrik können Sie andere Dimensionen in den Daten anzeigen. Für jede Datei, die Sie hochgeladen haben, hat das Azure-Portal mehrere API-Aufrufe ausgeführt. Jede Anforderung führte zu übertragenen Bytes. Sie können die Eingangsmetrik nach der API-Dimension aufteilen, um die Aufschlüsselung der durch API-Aufrufe übertragenen Bytes anzuzeigen. Führen Sie die folgenden Schritte aus, um eine Metrik aufzuteilen:

1. Klicken Sie auf Apply splitting (Teilung anwenden).

2. Wählen Sie im Feld Aufteilen in der Dropdownliste Werteden API-Namen aus.

   Verschaffen Sie sich einen Überblick über das Ergebnis im Diagrammfenster. Die folgende Abbildung zeigt Bytes, die vom API-Aufruf übertragen werden.



Hinzufügen eines Filters

Mithilfe der Filterung können Sie die Metriken mit einer größeren Granularität betrachten. Sie können einen Filter verwenden, um nur bestimmte API-Aufrufe anzuzeigen, die für Ihren Uploadvorgang verwendet werden. In diesem Fall interessieren wir uns nur für Bytes im Zusammenhang mit der Dateiübertragung. Wir möchten Datenverkehr im Zusammenhang mit anderen API-Aufrufen ausschließen, die zum Abschließen der Übertragung verwendet werden.

1. Wählen Sie "Filter hinzufügen" aus.

2. Wählen Sie unter Eigenschaft die Option API-Name aus.

3. Wählen Sie unter "Werte" "PutBlob" aus.

   Das Diagramm zeigt Balken, die den REST-Aufruf der PutBlob-API darstellen.



4. Wählen Sie das X rechts neben dem Filterfeld aus, um den Filter zu entfernen.
