Azure Kubernetes Service (AKS) で送信の種類を使用してクラスター エグレスをカスタマイズする

特定のシナリオに合わせて、AKS クラスターのエグレスをカスタマイズできます。 既定では、AKS では、エグレス用に設定して使用する Standard Load Balancer が作成されます。 ただし、パブリック IP が許可されていない場合、またはエグレスに追加のホップが必要な場合、既定の設定ではすべてのシナリオの要件を満たせない可能性があります。

この記事では、AKS クラスターで使用できるさまざまな種類の送信接続について説明します。

制限事項

• outboundType を設定するには、vm-set-type を VirtualMachineScaleSets、load-balancer-sku を Standard に設定した AKS クラスターが必要です。

AKS の送信の種類

送信の種類としてロード バランサー、NAT ゲートウェイ、またはユーザー定義ルーティングを使用して、AKS クラスターを構成できます。 送信の種類は、クラスターのエグレス トラフィックにのみ影響します。 詳細については、イングレス コントローラーの設定に関する記事を参照してください。

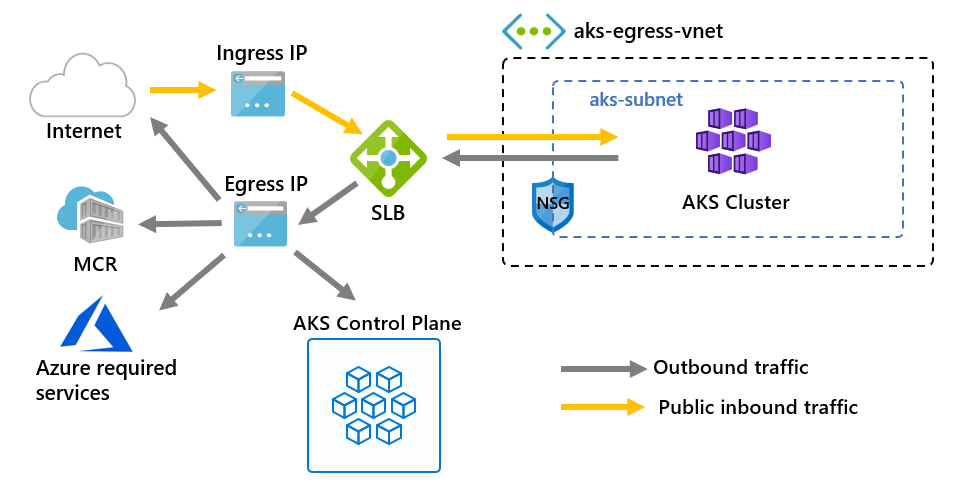

loadBalancer の送信の種類

ロード バランサーは、AKS に割り当てられたパブリック IP を経由したエグレスに使用されます。 loadBalancer の送信の種類は、種類 loadBalancer の Kubernetes サービスをサポートします。このサービスでは、AKS リソース プロバイダーによって作成されたロード バランサーからのエグレスが想定されます。

loadBalancer が設定されている場合、AKS によって次の構成が自動的に完了します。

• クラスターエグレス用にパブリック IP アドレスが作成されます。
• パブリック IP アドレスは、ロード バランサーのリソースに割り当てられます。
• ロード バランサーのバックエンド プールは、クラスター内のエージェント ノードに設定されます。

詳細については、AKS で標準ロード バランサーを使用することに関するページを参照してください。

managedNatGateway または userAssignedNatGateway の送信の種類

outboundType に managedNatGateway または userAssignedNatGateway が選択されている場合、AKS はクラスター エグレスに Azure Networking NAT ゲートウェイを使用します。

• マネージド仮想ネットワークを使用する場合は、managedNatGateway を選択します。 AKS によって NAT ゲートウェイがプロビジョニングされ、クラスター サブネットにアタッチされます。
• 独自の仮想ネットワークを使用する場合は、userAssignedNatGateway を選択します。 このオプションでは、クラスターの作成前に NAT Gateway を作成しておく必要があります。

詳細については、AKS で NAT ゲートウェイを使用することに関するページを参照してください。

userDefinedRouting の送信の種類

userDefinedRouting が設定されている場合、AKS ではエグレス パスは自動的には構成されません。 エグレスの構成はユーザーが完了します。

サブネットが構成されている既存の仮想ネットワークに AKS クラスターをデプロイする必要があります。 標準ロード バランサー (SLB) アーキテクチャを使用していないため、明示的なエグレスを確立する必要があります。 このアーキテクチャでは、ファイアウォール、ゲートウェイ、プロキシなどのアプライアンスにエグレス トラフィックを明示的に送信するか、標準ロード バランサーまたはアプライアンスに割り当てられたパブリック IP によって NAT を実行できるようにする必要があります。

詳細については、ユーザー定義ルーティングを使用してクラスター エグレスを構成することに関するページを参照してください。

none の送信の種類

none を設定しても、エグレス パスは AKS によって自動的に構成されません。 このオプションは userDefinedRouting に似ていますが、検証の一環として既定のルートを必要ありません。

none 送信の種類は、Bring Your Own (BYO) 仮想ネットワーク シナリオとマネージド VNet シナリオの両方でサポートされます。 ただし、必要に応じて明示的なエグレス パスが定義されているネットワーク環境に AKS クラスターがデプロイされていることを確認する必要があります。 BYO VNet シナリオの場合、クラスターは、構成済みのサブネットを持つ既存の仮想ネットワークにデプロイする必要があります。 AKS では Standard Load Balancer またはエグレス インフラストラクチャは作成されないため、必要に応じて明示的なエグレス パスを確立する必要があります。 エグレス オプションには、ファイアウォール、プロキシ、ゲートウェイ、またはその他カスタム ネットワーク構成へのトラフィックのルーティングが含まれます。

block 送信の種類 (プレビュー)

block が設定されている場合、AKS では、クラスターからのすべてのエグレス トラフィックをアクティブにブロックするネットワーク規則が構成されます。 このオプションは、送信接続を制限する必要がある高度にセキュリティで保護された環境に役立ちます。

block を使うとき:

• AKS を使用すると、ネットワーク セキュリティ グループ (NSG) 規則を介して、パブリック インターネット トラフィックがクラスターから出て行けなくなります。 VNet トラフィックは影響を受けません。
• 追加のネットワーク構成を経由して必要なエグレス トラフィックを明示的に許可する必要があります。

block オプションでは、別のレベルのネットワーク分離が提供されますが、ワークロードまたは依存関係が壊れないように慎重に計画する必要があります。

クラスターの作成後に outboundType を更新する

クラスターの作成後に送信の種類を変更すると、そのクラスターを新しいエグレス構成に配置するために必要なリソースがデプロイまたは削除されます。

次の表は、マネージド仮想ネットワークと BYO 仮想ネットワークの送信の種類の間でサポートされている移行パスを示したものです。

マネージド VNet でサポートされている移行パス

各行は、送信の種類を上部に表示されている種類に移行できるかどうかを示します。 "サポート対象" とは移行が可能であることを意味し、"サポート対象外" または "N/A" は移行が不可能であることを意味します。

BYO VNet でサポートされている移行パス

移行は、loadBalancer、managedNATGateway (マネージド仮想ネットワークを使用している場合)、userAssignedNATGateway、userDefinedRouting (カスタム仮想ネットワークを使用している場合) の間でのみサポートされています。

新しい送信の種類を使用するようにクラスターを更新する

• az aks update コマンドを使用して、クラスターの送信構成を更新します。

クラスターを loadbalancer から managedNATGateway に更新する

az aks update --resource-group <resourceGroup> --name <clusterName> --outbound-type managedNATGateway --nat-gateway-managed-outbound-ip-count <number of managed outbound ip>

クラスターを managedNATGateway から loadbalancer に更新する

az aks update --resource-group <resourceGroup> --name <clusterName> \
--outbound-type loadBalancer \
<--load-balancer-managed-outbound-ip-count <number of managed outbound ip>| --load-balancer-outbound-ips <outbound ip ids> | --load-balancer-outbound-ip-prefixes <outbound ip prefix ids> >

managedNATGateway から userDefinedRouting にクラスターを更新する

• ルート 0.0.0.0/0 の既定のルーティング テーブルを追加します。 「Azure Kubernetes Service (AKS) のユーザー定義ルーティング テーブルを使用してクラスター エグレスをカスタマイズする」を参照してください

az aks update --resource-group <resourceGroup> --name <clusterName> --outbound-type userDefinedRouting

BYO vnet シナリオでクラスターを loadbalancer から userAssignedNATGateway に更新する

• nat ゲートウェイを、ワークロードが関連付けられているサブネットに関連付けます。 マネージドまたはユーザー割り当て NAT ゲートウェイを作成する方法に関するページを参照してください

az aks update --resource-group <resourceGroup> --name <clusterName> --outbound-type userAssignedNATGateway
