Azure Monitor のリソース ログ

次の機能のために、リソース ログを Log Analytics ワークスペース に送信します。

• ログ クエリを使用して、リソース ログを他のログ データと関連付 ける。
• リソース ログ エントリから ログ アラート を作成します。
• Power BI を使用してリソース ログ データにアクセスします。

コレクション モード

リソース ログによって使用される Log Analytics ワークスペース内のテーブルは、リソースの種類と、リソースが使用しているコレクションの種類によって異なります。 リソース ログには、次の 2 種類の収集モードがあります。

• Azure 診断 - すべてのデータが AzureDiagnostics テーブルに書き込まれます。
• リソース固有 - データは、リソースのカテゴリごとに個別のテーブルに書き込まれます。

リソース固有

リソース固有モードを使用するログの場合、診断設定で選択したログ カテゴリごとに、選択したワークスペース内の個々のテーブルが作成されます。 リソース固有のログには、Azure 診断ログよりも次の利点があります。

• ログ クエリ内のデータの操作が容易になる。
• スキーマとその構造の検出の可能性が高まる。
• インジェストの待ち時間とクエリ時間でパフォーマンスが向上する。
• 特定のテーブルに対して Azure ロールベースのアクセス制御権限を付与する機能が提供される。

リソース固有のログとテーブルの詳細については、「Azure Monitor でサポートされるリソース ログのカテゴリ」を参照してください。

Azure 診断モード

Azure 診断モードでは、診断設定のすべてのデータが AzureDiagnostics テーブルに収集されます。 この従来の方法は、現在、少数の Azure サービスで使用されています。 複数の種類のリソースから同じテーブルにデータが送信されるため、そのスキーマは、収集されるすべての種類のデータ型のスキーマのスーパーセットになります。 このテーブルの構造の詳細と、この潜在的に多数の列でどのように機能するかについては、AzureDiagnostics のリファレンスを参照してください。

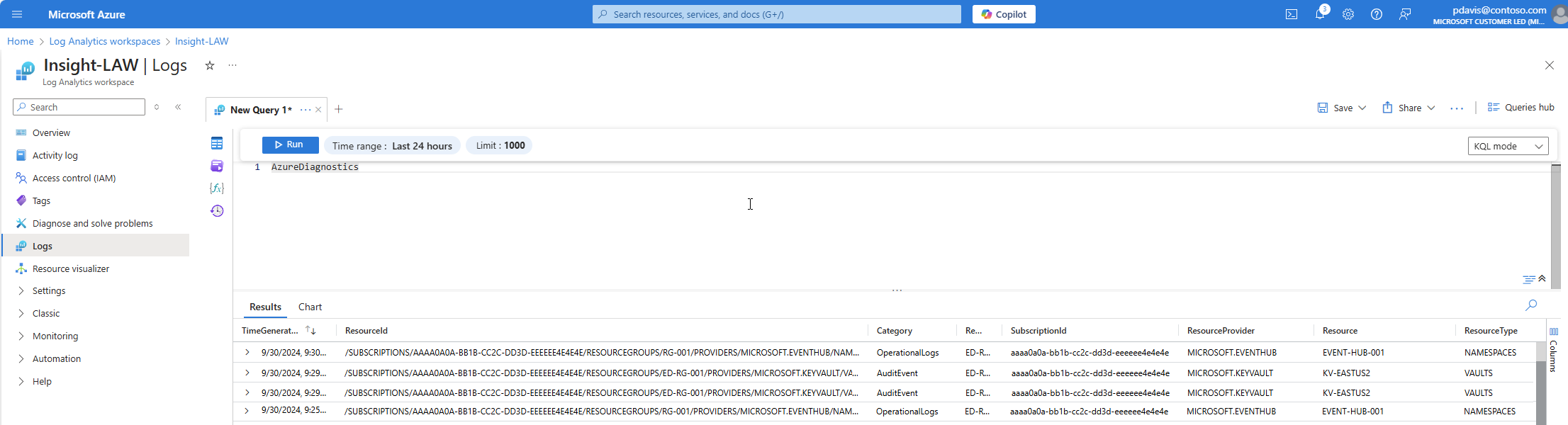

AzureDiagnostics テーブルには、ログを生成したリソースの resourceId、ログのカテゴリ、ログが生成された時刻、およびリソース固有のプロパティが含まれます。

コレクション モードを選択する

ほとんどの Azure リソースでは、ユーザーに選択肢を与えることなく、Azure 診断またはリソース固有モードでワークスペースにデータが書き込まれます。 詳細については、「Azure リソース ログの共通およびサービス固有のスキーマ」を参照してください。

最終的にすべての Azure サービスで、リソース固有モードが使用されます。 この移行の一環として、一部のリソースでは診断設定でモードを選択できます。 リソース固有モードを使用すると、データの管理がしやすくなるため、新しい診断設定にはこのモードを指定してください。 また、後で複雑な移行を回避するのにも役立ちます。

既存の診断設定をリソース固有モードに変更できます。 この場合、既に収集されたデータは、ワークスペースの保持期間の設定に従って削除されるまで、AzureDiagnostics テーブル内に残ります。 新しいデータは専用のテーブルに収集されます。 両方のテーブルのデータに対してクエリを実行するには、union 演算子を使用します。

リソース固有モードをサポートしている Azure サービスに関するお知らせは、Azure の更新情報ブログを引き続きご覧ください。

リソース ログを Azure の外部に送信するには、イベント ハブに送信します。 たとえば、リソース ログは、サードパーティの SIEM またはその他のログ分析ソリューションに送信される場合があります。

イベント ハブからのリソース ログは、各ペイロードのレコードを含む records 要素を含む JSON 形式で消費されます。 「Azure リソース ログの共通およびサービス固有のスキーマ」で説明されているように、スキーマはリソースの種類によって異なります。

次のサンプル出力データは、リソース ログの Azure Event Hubs からのものです。

{
    "records": [
        {
            "time": "2019-07-15T18:00:22.6235064Z",
            "workflowId": "/SUBSCRIPTIONS/AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E/RESOURCEGROUPS/JOHNKEMTEST/PROVIDERS/MICROSOFT.LOGIC/WORKFLOWS/JOHNKEMTESTLA",
            "resourceId": "/SUBSCRIPTIONS/AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E/RESOURCEGROUPS/JOHNKEMTEST/PROVIDERS/MICROSOFT.LOGIC/WORKFLOWS/JOHNKEMTESTLA/RUNS/08587330013509921957/ACTIONS/SEND_EMAIL",
            "category": "WorkflowRuntime",
            "level": "Error",
            "operationName": "Microsoft.Logic/workflows/workflowActionCompleted",
            "properties": {
                "$schema": "2016-04-01-preview",
                "startTime": "2016-07-15T17:58:55.048482Z",
                "endTime": "2016-07-15T18:00:22.4109204Z",
                "status": "Failed",
                "code": "BadGateway",
                "resource": {
                    "subscriptionId": "AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E",
                    "resourceGroupName": "JohnKemTest",
                    "workflowId": "2222cccc-33dd-eeee-ff44-aaaaaa555555",
                    "workflowName": "JohnKemTestLA",
                    "runId": "08587330013509921957",
                    "___location": "westus",
                    "actionName": "Send_email"
                },
                "correlation": {
                    "actionTrackingId": "3333dddd-44ee-ffff-aa55-bbbbbbbb6666",
                    "clientTrackingId": "08587330013509921958"
                }
            }
        },
        {
            "time": "2019-07-15T18:01:15.7532989Z",
            "workflowId": "/SUBSCRIPTIONS/AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E/RESOURCEGROUPS/JOHNKEMTEST/PROVIDERS/MICROSOFT.LOGIC/WORKFLOWS/JOHNKEMTESTLA",
            "resourceId": "/SUBSCRIPTIONS/AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E/RESOURCEGROUPS/JOHNKEMTEST/PROVIDERS/MICROSOFT.LOGIC/WORKFLOWS/JOHNKEMTESTLA/RUNS/08587330012106702630/ACTIONS/SEND_EMAIL",
            "category": "WorkflowRuntime",
            "level": "Information",
            "operationName": "Microsoft.Logic/workflows/workflowActionStarted",
            "properties": {
                "$schema": "2016-04-01-preview",
                "startTime": "2016-07-15T18:01:15.5828115Z",
                "status": "Running",
                "resource": {
                    "subscriptionId": "AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E",
                    "resourceGroupName": "JohnKemTest",
                    "workflowId": "dddd3333-ee44-5555-66ff-777777aaaaaa",
                    "workflowName": "JohnKemTestLA",
                    "runId": "08587330012106702630",
                    "___location": "westus",
                    "actionName": "Send_email"
                },
                "correlation": {
                    "actionTrackingId": "ffff5555-aa66-7777-88bb-999999cccccc",
                    "clientTrackingId": "08587330012106702632"
                }
            }
        }
    ]
}

リソース ログを Azure Storage に送信し、アーカイブ用に保持します。 診断設定の作成後、有効にしたいずれかのログ カテゴリのイベントが発生するとすぐ、ストレージ アカウントにストレージ コンテナーが作成されます。

コンテナー内の BLOB には、次の名前付け規則が使用されます。

insights-logs-{log category name}/resourceId=/SUBSCRIPTIONS/{subscription ID}/RESOURCEGROUPS/{resource group name}/PROVIDERS/{resource provider name}/{resource type}/{resource name}/y={four-digit numeric year}/m={two-digit numeric month}/d={two-digit numeric day}/h={two-digit 24-hour clock hour}/m=00/PT1H.json

ネットワーク セキュリティ グループの BLOB には、この例のような名前を付けることができます。

insights-logs-networksecuritygrouprulecounter/resourceId=/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/TESTRESOURCEGROUP/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUP/TESTNSG/y=2016/m=08/d=22/h=18/m=00/PT1H.json

各 PT1H.json BLOB には、BLOB URL で指定されている時間に受信したログ ファイルからのイベントを含む JSON オブジェクトが含まれています。 現在の時間中、イベントは生成された時間に関係なく、受信されたときに PT1H.json ファイルに追加されます。 BLOB は 1 時間ごとに作成されるため、URL の分を示す数値 (m=00) は常に 00 です。

PT1H.json ファイル内では、各イベントは、次の形式で保存されます。 これには一般的な最上位スキーマが使用されますが、「リソース ログのスキーマ」で説明されているように、各 Azure サービスに固有です。

{"time": "2016-07-01T00:00:37.2040000Z","systemId": "a0a0a0a0-bbbb-cccc-dddd-e1e1e1e1e1e1","category": "NetworkSecurityGroupRuleCounter","resourceId": "/SUBSCRIPTIONS/AAAA0A0A-BB1B-CC2C-DD3D-EEEEEE4E4E4E/RESOURCEGROUPS/TESTRESOURCEGROUP/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/TESTNSG","operationName": "NetworkSecurityGroupCounters","properties": {"vnetResourceGuid": "{aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e}","subnetPrefix": "10.3.0.0/24","macAddress": "000123456789","ruleName": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/testresourcegroup/providers/Microsoft.Network/networkSecurityGroups/testnsg/securityRules/default-allow-rdp","direction": "In","type": "allow","matchedConnections": 1988}}

リソース ログは、Azure に完全に統合されたパートナー ソリューションに送信できます。 これらのソリューションのリストと構成方法の詳細については、Azure Monitor パートナーとの統合に関する記事をご覧ください。
