NSG アクセスと Azure Bastion を使用する

Azure Bastion の使用時にネットワーク セキュリティ グループ (NSG) を使用できます。 詳細については、「セキュリティ グループ」を参照してください。

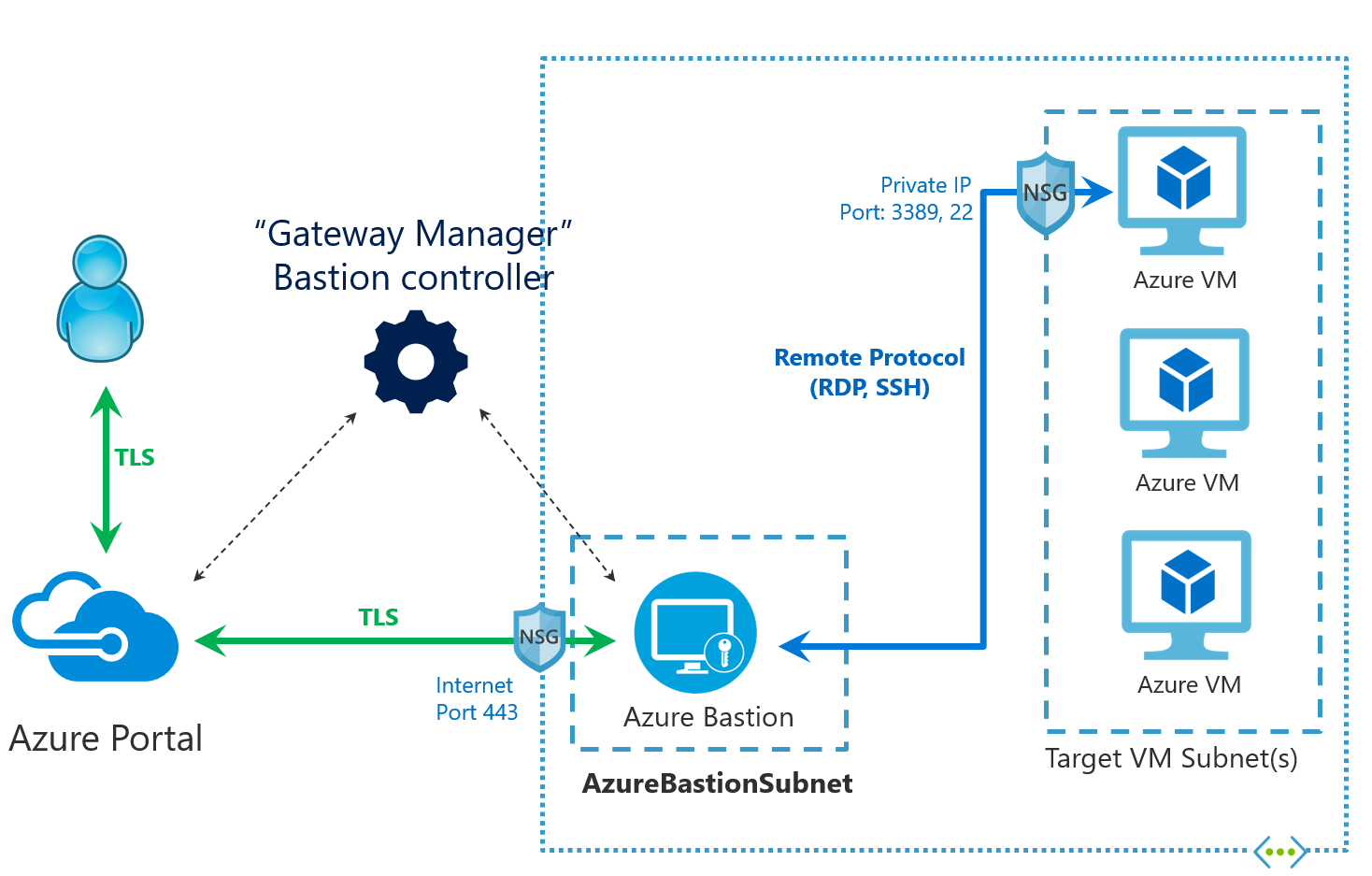

この図の内容は次のとおりです。

• Bastion ホストは仮想ネットワークにデプロイされています。
• ユーザーは任意の HTML5 ブラウザーを使用して Azure portal に接続します。
• ユーザーは RDP/SSH で接続するために Azure 仮想マシンに移動します。
• 接続統合 - ブラウザー内でのシングルクリックによる RDP/SSH セッション
• Azure VM ではパブリック IP が必要ありません。

ネットワーク セキュリティ グループ

このセクションでは、ユーザーと Azure Bastion との間のネットワーク トラフィックと、仮想ネットワーク内のターゲット VM へのネットワークトラフィックについて説明します。

AzureBastionSubnet

Azure Bastion は、AzureBastionSubnet に対して明示的にデプロイされます。

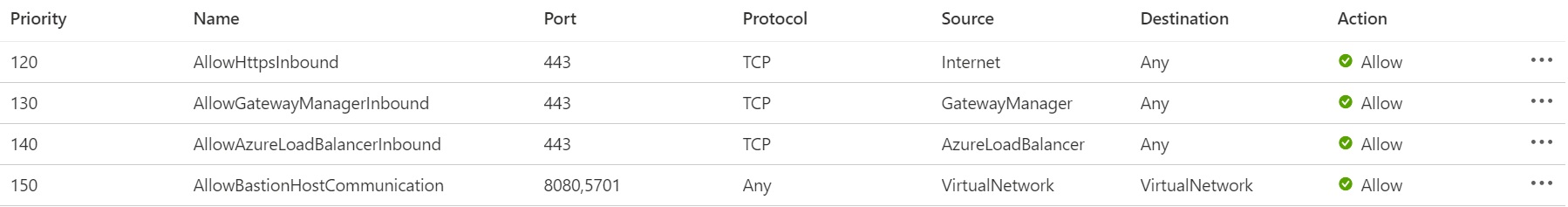

• イグレス トラフィック:

  • パブリック インターネットからのイグレス トラフィック: Azure Bastion によってパブリック IP が作成されます。このパブリック IP では、イグレス トラフィック用にポート 443 が有効になっている必要があります。 AzureBastionSubnet でポート 3389/22 が開かれている必要はありません。 ソースは、インターネット、または指定したパブリック IP アドレスのセットのいずれかであることに注意してください。
  • Azure Bastion からのイグレス トラフィックのコントロール プレーン: コントロール プレーン接続の場合は、GatewayManager サービス タグからのポート 443 受信を有効にします。 これにより、コントロール プレーン、つまりゲートウェイ マネージャーから Azure Bastion への通信が可能になります。
  • Azure Bastion データ プレーンからのイングレス トラフィック: Azure Bastion の基盤コンポーネント間でのデータ プレーン通信については、ポート 8080, 5701 で、VirtualNetwork サービス タグから VirtualNetwork サービス タグへの受信を有効にします。 これにより、Azure Bastion のコンポーネントが相互に通信できるようになります。
  • Azure Load Balancer からのイングレス トラフィック: 正常性プローブの場合は、AzureLoadBalancer サービス タグからのポート 443 受信を有効にします。 これにより、Azure Load Balancer は接続を検出できます

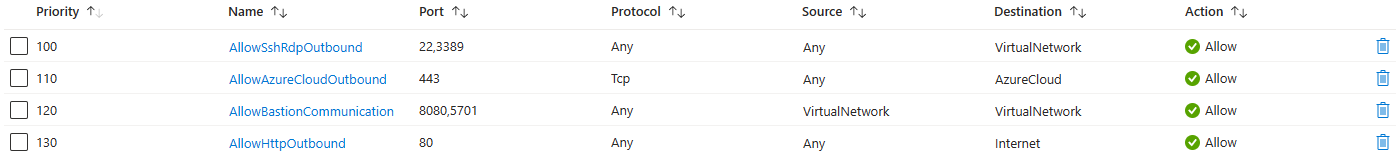

• エグレス トラフィック:

  • ターゲット VM へのエグレス トラフィック: Azure Bastion は、プライベート IP 経由でターゲット VM にリーチします。 NSG では、他のターゲット VM サブネットへのエグレス トラフィックをポート 3389 と 22 に許可する必要があります。 Standard SKU 内のカスタム ポート機能を使用している場合は、宛先がサービス タグ VirtualNetwork である送信トラフィックが NSG で許可されていることを確認します。
  • Azure Bastion データ プレーンへのエグレス トラフィック: Azure Bastion の基盤コンポーネント間でのデータ プレーン通信については、ポート 8080, 5701 で、VirtualNetwork サービス タグから VirtualNetwork サービス タグへの送信を有効にします。 これにより、Azure Bastion のコンポーネントが相互に通信できるようになります。
  • Azure の他のパブリックエンド ポイントへのエグレス トラフィック: Azure Bastion から Azure 内のさまざまなパブリック エンドポイントに接続できる必要があります (たとえば、診断ログや測定ログを格納するため)。 このため、Azure Bastion には AzureCloud サービス タグに対する 443 への送信が必要です。
  • インターネットへのエグレス トラフィック: Azure Bastion は、セッション、Bastion 共有可能リンク、証明書の検証のためにインターネットと通信できる必要があります。 そのため、ポート 80 でインターネットへの送信を有効にすることをお勧めします。



上記のイングレストラフィックルールとエグレストラフィックルールを作成するための Powershell スクリプト

# Connect to Azure Account
Connect-AzAccount
# Get the Network Security Group details
$resourceGroupName = Read-Host ("Enter the name of the Resource Group")
$nsgName = Read-Host ("Enter the name of the Network Security Group")
# Ingress and Egress rules
$rules = @(
    @{
        Name = "AllowHttpsInbound"
        Priority = 120
        Direction = "Inbound"
        Access = "Allow"
        SourceAddressPrefix = "Internet"
        SourcePortRange = "*"
        DestinationAddressPrefix = "*"
        DestinationPortRange = "443"
        Protocol = "TCP"
    },
    @{
        Name = "AllowGatewayManagerInbound"
        Priority = 130
        Direction = "Inbound"
        Access = "Allow"
        SourceAddressPrefix = "GatewayManager"
        SourcePortRange = "*"
        DestinationAddressPrefix = "*"
        DestinationPortRange = "443"
        Protocol = "TCP"
    },
    @{
        Name = "AllowAzureLoadBalancerInbound"
        Priority = 140
        Direction = "Inbound"
        Access = "Allow"
        SourceAddressPrefix = "AzureLoadBalancer"
        SourcePortRange = "*"
        DestinationAddressPrefix = "*"
        DestinationPortRange = "443"
        Protocol = "TCP"
    },
    @{
        Name = "AllowBastionHostCommunication"
        Priority = 150
        Direction = "Inbound"
        Access = "Allow"
        SourceAddressPrefix = "VirtualNetwork"
        SourcePortRange = "*"
        DestinationAddressPrefix = "VirtualNetwork"
        DestinationPortRange = 8080,5701
        Protocol = "Ah"
    }
    @{
        Name = "AllowSshRdpOutbound"
        Priority = 100
        Direction = "Outbound"
        Access = "Allow"
        SourceAddressPrefix = "*"
        SourcePortRange = "*"
        DestinationAddressPrefix = "VirtualNetwork"
        DestinationPortRange = 22,3389
        Protocol = "Ah"
    },
    @{
        Name = "AllowAzureCloudOutbound"
        Priority = 110
        Direction = "Outbound"
        Access = "Allow"
        SourceAddressPrefix = "*"
        SourcePortRange = "*"
        DestinationAddressPrefix = "AzureCloud"
        DestinationPortRange = "443"
        Protocol = "TCP"
    },
    @{
        Name = "AllowBastionCommunication"
        Priority = 120
        Direction = "Outbound"
        Access = "Allow"
        SourceAddressPrefix = "VirtualNetwork"
        SourcePortRange = "*"
        DestinationAddressPrefix = "VirtualNetwork"
        DestinationPortRange = 8080,5701
        Protocol = "Ah"
    },
    @{
        Name = "AllowHttpOutbound"
        Priority = 130
        Direction = "Outbound"
        Access = "Allow"
        SourceAddressPrefix = "*"
        SourcePortRange = "*"
        DestinationAddressPrefix = "Internet"
        DestinationPortRange = "80"
        Protocol = "Ah"
    }
 )
foreach ($rule in $rules) {
    $nsgRule = New-AzNetworkSecurityRuleConfig -Name $rule.Name `
        -Priority $rule.Priority `
        -Direction $rule.Direction `
        -Access $rule.Access `
        -SourceAddressPrefix $rule.SourceAddressPrefix `
        -SourcePortRange $rule.SourcePortRange `
        -DestinationAddressPrefix $rule.DestinationAddressPrefix `
        -DestinationPortRange $rule.DestinationPortRange `
        -Protocol $rule.Protocol
 # Get the details of the Network Security Group and Add rules to the group
    $nsg = Get-AzNetworkSecurityGroup -ResourceGroupName $resourceGroupName -Name $nsgName
    $nsg.SecurityRules.Add($nsgRule)
    Set-AzNetworkSecurityGroup -NetworkSecurityGroup $nsg
}

ターゲット VM サブネット

これは、RDP/SSH で接続するターゲット仮想マシンを含むサブネットです。

• Azure Bastion からのイグレス トラフィック: Azure Bastion は、プライベート IP 経由でターゲット VM にリーチします。 RDP または SSH のポート (それぞれポート 3389 と 22。Standard または Premium の SKU の一部としてカスタム ポート機能を使用している場合は、カスタム ポート値) を、ターゲット VM 側でプライベート IP 経由で開く必要があります。 ベスト プラクティスとして、この規則に Azure Bastion サブネットの IP アドレス範囲を追加して、ターゲット VM サブネット内のターゲット VM で Bastion によってのみこれらのポートが開かれるようにすることができます。

次のステップ

Azure Bastion の詳細については、FAQ をご覧ください。
