チュートリアル: ファームウェア分析を使用して IoT/OT ファームウェア イメージを分析する

このチュートリアルでは、[ファームウェア分析] ページを使用して、セキュリティ分析のためにファームウェア イメージをアップロードし、分析結果を確認する方法について説明します。

前提条件

• Azure サブスクリプションをお持ちでない場合は、始める前に無料アカウントを作成してください。
• サブスクリプションがあっても、ファームウェア イメージをアップロードできるリソース グループがない場合は、リソース グループを作成します。
• サブスクリプションとリソース グループが既にある場合は、次のセクションに進みます。

[ファームウェア分析] ページを使用してファームウェアのセキュリティを分析するには、ファームウェア イメージに次の前提条件が整っている必要があります。

• コンパイルされたファームウェア イメージにアクセスできる必要があります。

• イメージは、暗号化されていない Linux ベースのファームウェア イメージである必要があります。

• イメージのサイズは 1 GB 未満である必要があります。

ファームウェア分析を使用するためにサブスクリプションをオンボードする

これがファームウェア分析の最初の操作である場合は、このサービスに対するサブスクリプションをオンボードし、ファームウェア イメージをアップロードして保存するリージョンを選ぶ必要があります。

1. Azure portal にサインインし、Azure portal の検索バーで "ファームウェア分析" を検索します。



2. [作業の開始] カードで青い [開始] ボタンを選択するか、[ファームウェア ワークスペース] サブタブを選択します。

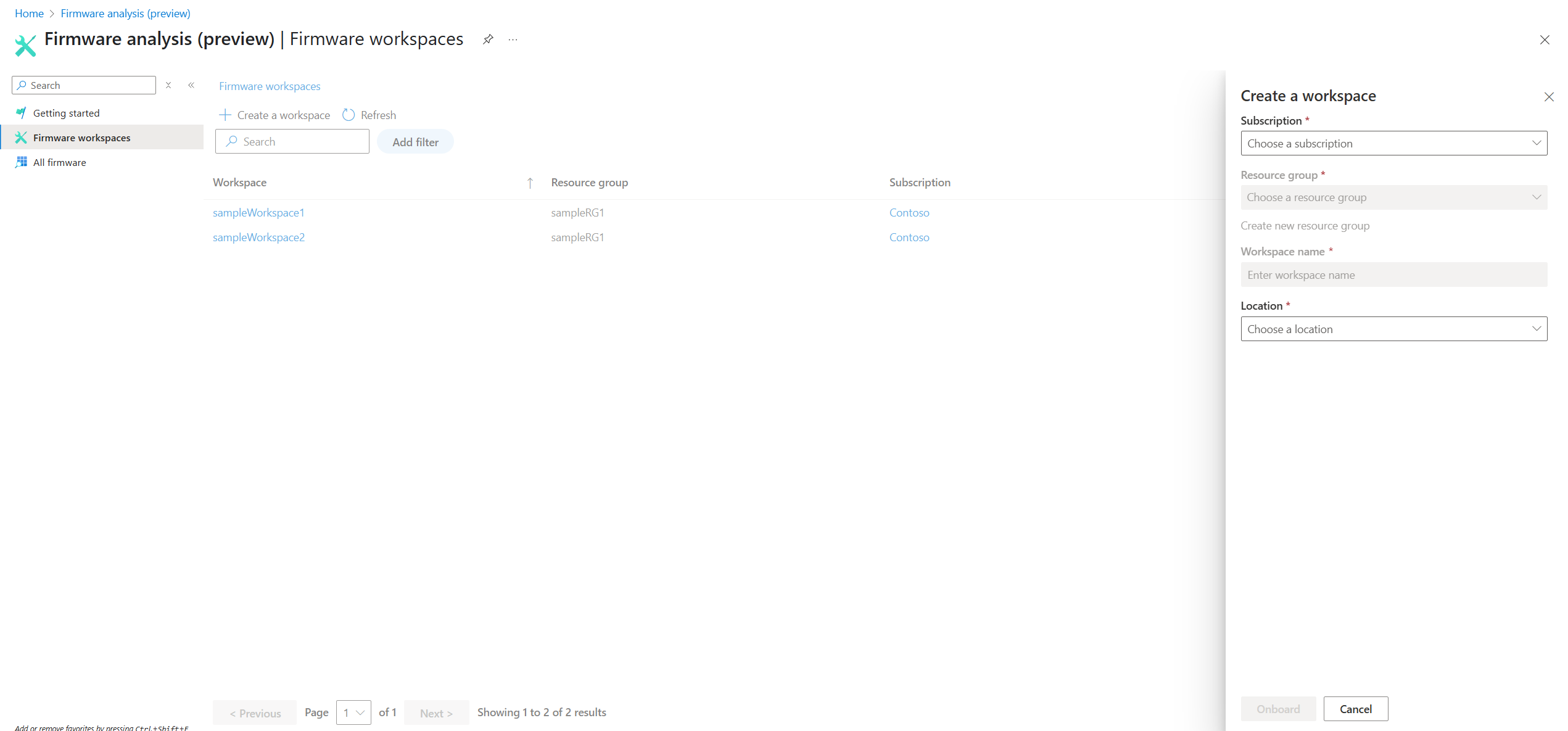

3. [ ワークスペースの作成] を選択する



4. [ ワークスペースの作成 ] ウィンドウで、ドロップダウン リストからサブスクリプションを選択します。

5. [リソース グループ] ドロップダウンからリソース グループを選ぶか、新しいリソース グループを作成します。

6. ワークスペース名を入力します。

7. [場所] ドロップダウンで、ストレージに使用するリージョンを選択します。

8. [ オンボード] を選択して、選択したリソース グループにワークスペースを作成し、サブスクリプションをファームウェア分析にオンボードします。



分析用のファームウェア イメージをアップロードする

サブスクリプションをオンボードしたばかりの場合は、Azure portal にサインインし、ファームウェア分析ポータルに既にサインインしている場合は、手順 2 に進みます。

1. Azure portal にサインインし、ファームウェア分析に移動します。

2. [ファームウェア ワークスペース] ページに移動し、イメージをアップロードするワークスペースを選択します。 [アップロード] ボタンをクリックします。

3. [ ファームウェア イメージのアップロード] ウィンドウで、ファームウェア イメージ をドラッグ アンド ドロップするか、灰色のボックスをクリックします。 アップロードしたいファームウェア イメージ ファイルに移動して選択します。



4. 次の詳細を入力します。

   • ファームウェアのベンダー
   • ファームウェアのモデル
   • ファームウェアのバージョン
   • 省略可能なファームウェアの説明

5. [アップロード] を選択して、分析用のファームウェアをアップロードします。

   [すべてのファームウェア] ページのグリッドに ファームウェア が表示されます。

ファームウェア分析の結果を確認する

分析時間は、ファームウェア イメージのサイズと、イメージ内で検出されたファイルの数によって異なります。 分析が始まると、状態は最初は "抽出中"、その後に "分析中" という表示になります。 状態が "準備完了" になると、ファームウェア分析の結果を確認できます。

1. Azure portal にサインインし、ファームウェア分析 >すべてのファームウェア ページに移動します。 または、[ ファームウェア ワークスペース ] ページに移動し、ファームウェア イメージがあるワークスペースを選択することもできます。

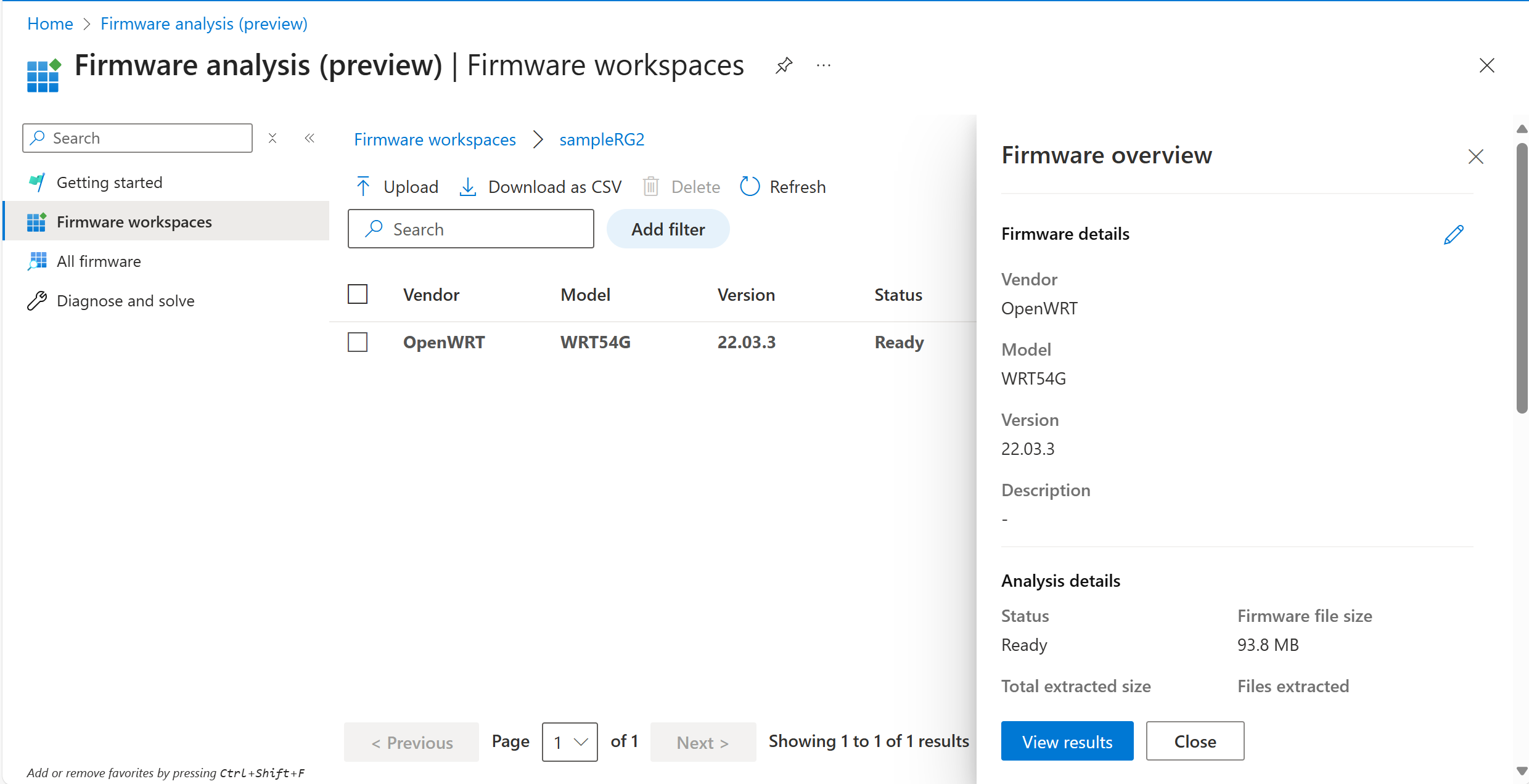

2. 確認したいファームウェアの行を選択します。 [ファームウェアの概要] ペインの右側に、ファームウェアに関する基本的なデータが表示されます。



3. [結果の確認] を選択して、詳細をドリルダウンします。



4. ファームウェアの詳細ページの次のタブにセキュリティ分析結果が表示されます。

   名前	説明
   概要	すべての分析結果の概要を確認します。
   ソフトウェア コンポーネント	次の詳細を含むソフトウェア部品表を確認します。 - ファームウェア イメージの作成に使用されたオープンソース コンポーネントのリスト - コンポーネントのバージョン情報 - コンポーネント ライセンス - バイナリの実行可能パス
   弱み	一般的な脆弱性と暴露 (CVE) の一覧を確認します。 詳細を確認するべき特定の CVE を選択します。
   バイナリのセキュリティ強化	実行可能ファイルが次の推奨されるセキュリティ設定を使用してコンパイルされたかどうかを確認します。 - NX -パイ - RELRO -カナリア -剥奪 詳細を確認するべき特定のバイナリを選択します。
   パスワード ハッシュ	埋め込みアカウントと関連付けられているパスワード ハッシュを確認します。 詳細を確認するべき特定のユーザー アカウントを選択します。
   証明書	ファームウェアで見つかった TLS/SSL 証明書の一覧を確認します。 詳細を確認するべき特定の証明書を選択します。
   [キー]	ファームウェアの公開暗号化キーと秘密暗号化キーの一覧を確認します。 詳細を確認するべき特定のキーを選択します。



ファームウェア イメージを削除する

分析が不要になったら、ファームウェア分析からファームウェア イメージを削除します。

イメージを削除すると、イメージや関連する分析結果を取得する方法はなくなります。 結果が必要な場合は、分析のためにファームウェア イメージをもう一度アップロードする必要があります。

ファームウェア イメージを削除するには:

1. 削除したいファームウェア イメージのチェックボックスを選択してから、[削除] を選択します。

次の手順

詳細については、「デバイス ビルダーのファームウェア分析」を参照してください。

ファームウェア分析に Azure CLI コマンドを使用するには、Azure CLI のクイック スタートを参照し、Azure PowerShell コマンドを使用するには、Azure PowerShell のクイックスタートを参照してください。 ファームウェア イメージをアップロードし、分析するため、SDK を使用して Python スクリプトを実行する方法については、Phthon を使用してファームウェアをアップロードする方法に関するクイックスタートを参照してください。

よく寄せられる質問に対する回答については、「ファームウェア分析についてよく寄せられる質問」を参照してください。
