この記事では、DCHUドライバー サンプルが DCH 設計原則をどのように適用するかについて説明します。 これをモデルとして使用し、ご自分のドライバー パッケージに DCH 設計原則を適用できます。
サンプル リポジトリのローカル コピーが必要な場合は、Windows-driver-samples からクローンを作成します。
サンプルの一部では、特定のバージョンの Windows 10 以降でのみ使用できるディレクティブと API を使用する場合があります。 特定のディレクティブがサポートされている OS バージョンを確認するには、「デバイスとドライバーのインストール」を参照してください。
前提条件
このセクションを読む前に、DCH 設計原則を理解しておく必要があります。
概要
このサンプルでは、Contoso (システム ビルダー、OEM) と Fabrikam (デバイスの製造元、または IHV) の 2 つのハードウェア パートナーが連携して、Contoso の今後のシステムのデバイスに対して DCH 準拠のドライバーを作成するシナリオの例を示します。 問題のデバイスは OSR USB FX2 学習キットです。 これまで、Fabrikam は、特定の Contoso 製品ライン用にカスタマイズされたレガシ ドライバー パッケージを作成し、サービスを処理するために OEM に渡していました。 このプロセスにより、メンテナンスのオーバーヘッドが大幅に増加するため、Fabrikam はコードをリファクタリングし、代わりに DCH 準拠のドライバー パッケージを作成することにしました。
宣言型セクションおよびディレクティブを使用して INF を適切に分離する
最初に、Fabrikam は DCH 準拠ドライバー パッケージで無効な INF のセクションとディレクティブの一覧を確認します。 この試し中に、Fabrikam はドライバー パッケージでこれらのセクションとディレクティブの多くを使用していることに気づきました。
ドライバー INF は、プラットフォームに依存する設定とファイルを適用するコインストーラーを登録します。 ドライバー パッケージは必要以上に大きく、バグがドライバーを出荷する OEM システムのサブセットにのみ影響を与える場合、ドライバーのサービスを提供することは困難です。 OEM 固有の変更のほとんどは、ブランド化に関連しています。 そのため、Fabrikam は、OEM を追加するたびに、または軽微な問題が OEM システムのサブセットに影響を与える場合に、ドライバー パッケージを更新する必要があります。
Fabrikam は宣言されていないセクションとディレクティブを削除し、 InfVerif ツールを使用して、新しいドライバー パッケージの INF ファイルが宣言型 INF 要件に従っていることを確認します。
INF拡張機能を使いようしてドライバー パッケージを広がれる
次に、Fabrikam はOEM関連(Contoso など) の固有に応じて、基本ドライバー パッケージからINF拡張機能に分離します。
[osrfx2_DCHU_extension.inx] から更新された次のスニペットは、 Extension クラスを指定し、拡張機能ドライバー パッケージを所有しているため、Contoso をプロバイダーとして識別します。
[Version]
...
Class = Extension
ClassGuid = {e2f84ce7-8efa-411c-aa69-97454ca4cb57}
Provider = Contoso
ExtensionId = {zzzzzzzz-zzzz-zzzz-zzzz-zzzzzzzzzzzz} ; replace with your own GUID
...
[osrfx2_DCHU_base.inx] では、Fabrikam によって次のエントリが指定されています。
[OsrFx2_AddReg]
HKR, OSR, "OperatingMode",, "Default" ; FLG_ADDREG_TYPE_SZ
HKR, OSR, "OperatingParams",, "None" ; FLG_ADDREG_TYPE_SZ
[osrfx2_DCHU_extension.inx] で、Contoso により基本パッケージで設定された OperatingParams レジストリ値がオーバーライドされ、OperatingExceptions が追加されます。
[OsrFx2Extension_AddReg]
HKR, OSR, "OperatingParams",, "-Extended"
HKR, OSR, "OperatingExceptions",, "x86"
システムは常に、基本 INF の後に拡張機能を処理しますが、明確な順序はありません。 基本 INF を新しいバージョンに更新した場合、システムは新しい基本 INF をインストールした後も拡張機能を再適用します。
INF ファイルからサービスをインストールする
Fabrikam は、Win32 サービスを使用して OSR ボード上の LED を制御します。 同社にとってこのコンポーネントはデバイスのコア機能の一部であるため、基本 INF ([osrfx2_DCHU_base.inx]) の一部として組み込みます。 このユーザー モード サービス (usersvc) は、INF ファイルでAddService ディレクティブを指定することによって、宣言的に追加および開始できます。
[OsrFx2_Install.NT]
CopyFiles = OsrFx2_CopyFiles
[OsrFx2_Install.NT.Services]
AddService = WUDFRd, 0x000001fa, WUDFRD_ServiceInstall ; Flag 0x2 sets this as the service for the device
AddService = osrfx2_DCHU_usersvc,, UserSvc_ServiceInstall
[UserSvc_ServiceInstall]
DisplayName = %UserSvcDisplayName%
ServiceType = 0x10 ; SERVICE_WIN32_OWN_PROCESS
StartType = 0x3 ; SERVICE_DEMAND_START
ErrorControl = 0x1 ; SERVICE_ERROR_NORMAL
ServiceBinary = %13%\osrfx2_DCHU_usersvc.exe
AddTrigger = UserSvc_AddTrigger ; AddTrigger syntax is only available in Windows 10 Version 2004 and above
[UserSvc_AddTrigger]
TriggerType = 1 ; SERVICE_TRIGGER_TYPE_DEVICE_INTERFACE_ARRIVAL
Action = 1 ; SERVICE_TRIGGER_ACTION_SERVICE_START
SubType = %GUID_DEVINTERFACE_OSRFX2% ; Interface GUID
DataItem = 2, "USB\VID_0547&PID_1002" ; SERVICE_TRIGGER_DATA_TYPE_STRING
[OsrFx2_CopyFiles]
osrfx2_DCHU_base.dll
osrfx2_DCHU_filter.dll
osrfx2_DCHU_usersvc.exe
シナリオに応じて、コンポーネントまたは拡張機能 INF にこのようなサービスをインストールすることもできます。
コンポーネントを使用してドライバー パッケージからレガシー ソフトウェアをインストールする
Fabrikam には、以前にコインストーラーを使用してインストールした実行可能ファイル osrfx2_DCHU_componentsoftware.exe があります。 このレガシ ソフトウェアには、ボードによって設定され、OEM によって必要とされるレジストリ キーが表示されます。 この実行可能ファイルは、デスクトップ エディションの Windows でのみ実行される GUI ベースのアプリです。 これをインストールするために、Fabrikam は別のコンポーネント ドライバー パッケージを作成し、それを拡張機能 INF に追加します。
[osrfx2_DCHU_extension.inx] の次のスニペットは、AddComponent ディレクティブを使って仮想子デバイスを作成します。
[OsrFx2Extension_Install.NT.Components]
AddComponent = osrfx2_DCHU_component,,OsrFx2Extension_ComponentInstall
[OsrFx2Extension_ComponentInstall]
ComponentIds=VID_045e&PID_94ab
その後、コンポーネントの INF [osrfx2_DCHU_component.inx] で指定されている AddSoftware ディレクティブによって、オプションの実行可能ファイルがインストールされます。
[OsrFx2Component_Install.NT.Software]
AddSoftware = osrfx2_DCHU_componentsoftware,, OsrFx2Component_SoftwareInstall
[OsrFx2Component_SoftwareInstall]
SoftwareType = 1
SoftwareBinary = osrfx2_DCHU_componentsoftware.exe
SoftwareArguments = <<DeviceInstanceId>>
SoftwareVersion = 1.0.0.0
[OsrFx2Component_CopyFiles]
osrfx2_DCHU_componentsoftware.exe
Win32 アプリのソース コードは、サンプルに含まれます。
コンポーネント ドライバー パッケージは、 Windows ハードウェア デベロッパー センター ダッシュボードで設定されたターゲット設定のため、デスクトップ SKU でのみ配布されます。 詳細については、「Windows Update へのドライバーの公開」を参照してください。
ハードウェア サポート アプリとの通信を許可する
Fabrikam は、Windows ドライバー パッケージの一部として GUI ベースのコンパニオン アプリを提供したいと考えています。 Win32 ベースのコンパニオン アプリケーションは Windows ドライバー パッケージの一部にできないため、Fabrikam は Win32 アプリをユニバーサル Windows プラットフォーム (UWP) に移植し、 アプリをデバイスとペアリングします。
「タグの挿入」の次のスニペットosrfx2_DCHU_base/device.cは、基本ドライバー パッケージがデバイス インターフェイス インスタンスにカスタム機能を追加する方法を示しています。
WDF_DEVICE_INTERFACE_PROPERTY_DATA PropertyData = { 0 };
static const wchar_t customCapabilities[] = L"CompanyName.yourCustomCapabilityName_YourStorePubId\0";
WDF_DEVICE_INTERFACE_PROPERTY_DATA_INIT(&PropertyData,
&GUID_DEVINTERFACE_OSRUSBFX2,
&DEVPKEY_DeviceInterface_UnrestrictedAppCapabilities);
Status = WdfDeviceAssignInterfaceProperty(Device,
&PropertyData,
DEVPROP_TYPE_STRING_LIST,
sizeof(customCapabilities),
(PVOID)customCapabilities);
(サンプルに含まれていない) 新しいアプリは安全であり、Microsoft Store で簡単に更新できます。 UWP アプリケーションの準備ができたら、Contoso は DISM - 展開イメージのサービスと管理を 使用して、Windows デスクトップ エディションのイメージにアプリケーションを事前に読み込みます。
複数の INF ファイルを密結合する
基本パッケージ、拡張パッケージ、コンポーネント パッケージの間には、優れたバージョン管理コントラクトが存在するのが理想です。 これら 3 つのパッケージを個別にサービスすること (「疎結合」シナリオ) にはサービス上の利点がありますが、バージョン管理契約が不十分なために、これらを 1 つのドライバー パッケージにバンドルする必要がある (「密結合」) シナリオもあります。 サンプルには、両方のシナリオの例が含まれています。
DCHU_Sample\osrfx2_DCHU_extension_tight
拡張機能とコンポーネントが同じドライバー パッケージ ("密結合") にある場合、拡張機能 INF は CopyINF ディレクティブ を指定して、システムがコンポーネント INF をターゲット システムにコピーできるようにします。 DCHU_Sample\osrfx2_DCHU_extension_tight\osrfx2_DCHU_extension\osrfx2_DCHU_extension.inx はこの 手法を示しています。
[OsrFx2Extension_Install.NT]
CopyInf=osrfx2_DCHU_component.inf
このディレクティブを使用して、多機能デバイスでの INF ファイルのインストールを調整することもできます。 詳細については、「INF ファイルのコピー」を参照してください。
Note
基本ドライバーは拡張機能をペイロード化できますが (出荷ラベルのベース ドライバーをターゲットにして)、別のドライバーにバンドルされている拡張機能を拡張ハードウェア ID に公開することはできません。
ドライバー ストアから実行する
ドライバーを簡単に更新できるように、Fabrikam は、可能な場合は dirid 13 を使用してドライバー ファイルをコピーする宛先としてドライバー ストアを指定します。 宛先ディレクトリの値 13 を使用すると、ドライバーの更新プロセス中の安定性が向上する可能性があります。 ［osrfx2_DCHU_base.inx］の例を次に示します
[DestinationDirs]
OsrFx2_CopyFiles = 13 ; copy to driver store
ドライバー ストアからファイルを動的に検索して読み込む方法の詳細については、 ドライバー ストアからの実行 に関する記事を参照してください。
まとめ

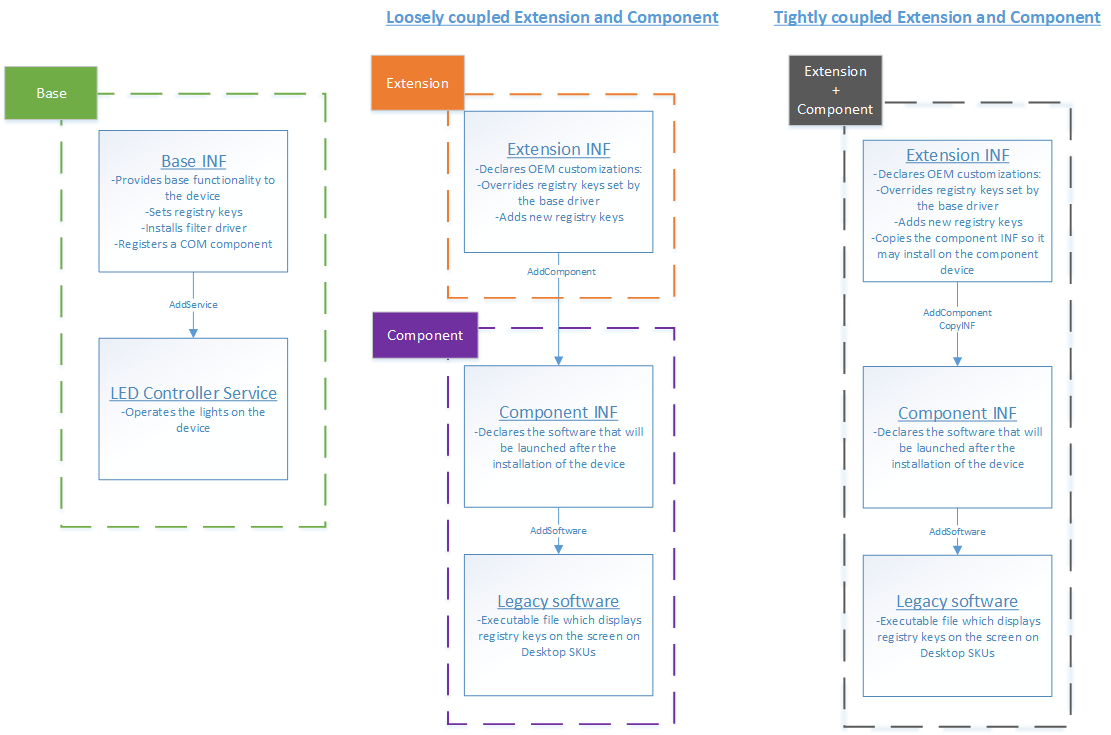

次の図は、Fabrikam と Contoso が DCH 準拠ドライバー用に作成したドライバー パッケージを示しています。 疎結合の例では、 Windows ハードウェア デベロッパー センター ダッシュボードで 3 つの個別の申請を行います。1 つは基本用、1 つは拡張機能用、1 つはコンポーネント用です。 密結合された例では、基本と拡張/コンポーネントの 2 つの提出を行います。
コンポーネント INF はコンポーネントのハードウェア ID で一致し、ベースと拡張機能はボードのハードウェア ID と一致します。
