Windows Admin Center を使用してハイパーコンバージド インフラストラクチャを管理する

ハイパーコンバージド インフラストラクチャは、ソフトウェア定義のコンピューティング、ストレージ、ネットワークを 1 つのクラスターに統合し、高パフォーマンスでコスト効率に優れ、スケーラブルな仮想化を提供します。 この機能は、 記憶域スペース ダイレクト、 ソフトウェア定義ネットワーク (SDN)、 Hyper-V を使用して Windows Server 2016 で導入されました。

Windows Admin Center を使用して、Windows Server 2016 または Windows Server 2019 を実行しているハイパーコンバージド インフラストラクチャを管理および監視できます。 Windows Admin Center は、Windows Server 用の次世代管理ツールです。 これは、サーバー マネージャーなどの従来の "インボックス" ツールの後継です。 無料で、インターネットに接続せずにインストールして使用できます。

この記事で説明する機能の一部は、Windows Admin Center プレビューでのみ使用できます。 詳細については、「 Windows Admin Center の概要」を参照してください。

主な機能

ハイパーコンバージド インフラストラクチャ向けの Windows Admin Center のハイライトは次のとおりです。

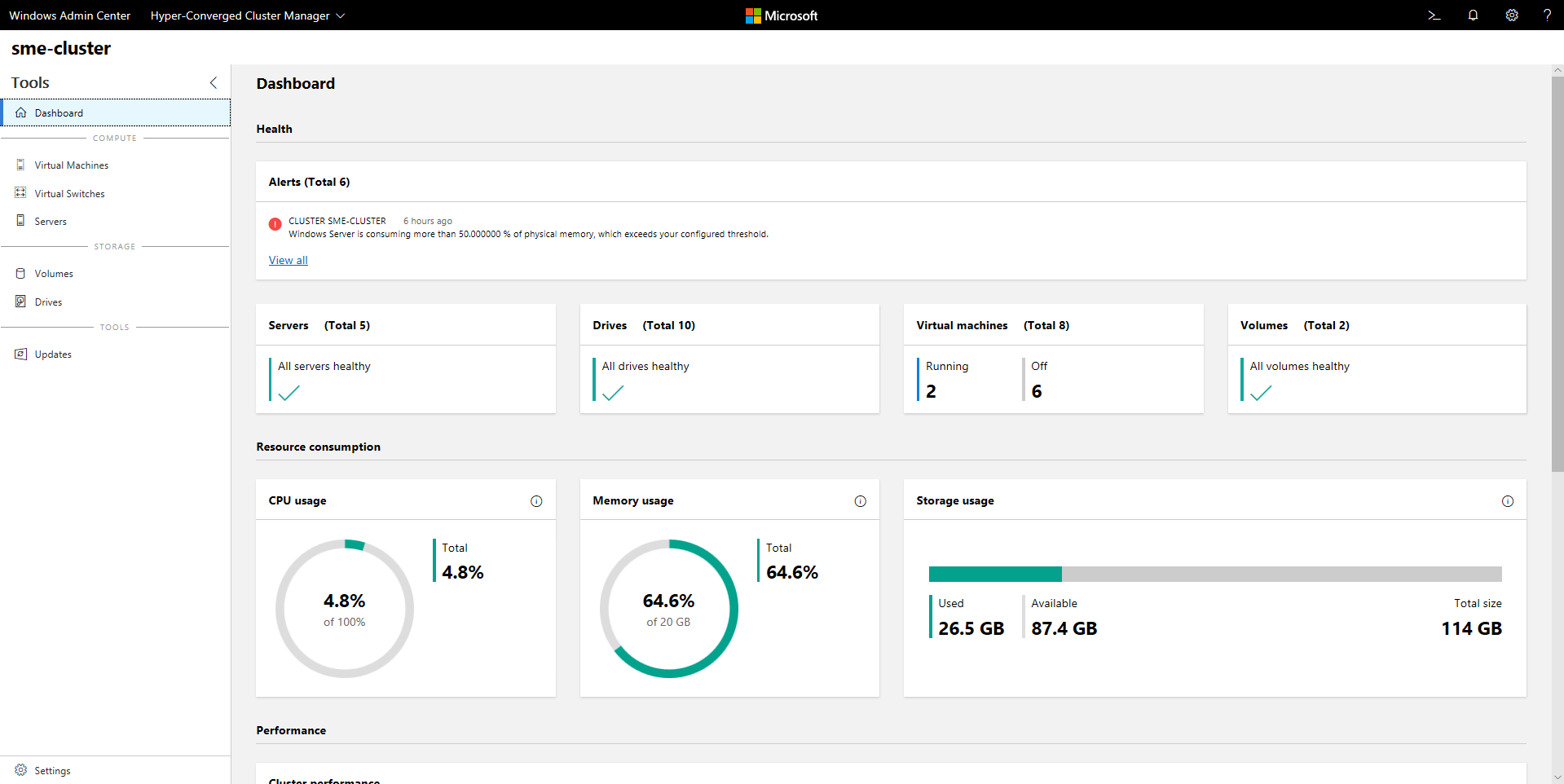

• コンピューティング、ストレージ、ネットワーク用の統合ダッシュボード。 仮想マシン (VM)、ホスト サーバー、ボリューム、ドライブなどを、1 つの専用の一貫性のある相互接続されたエクスペリエンス内で表示します。
• 記憶域スペースと Hyper-V 仮想マシンの作成と管理。 単純なワークフローを使用して、ボリュームの作成、開き、サイズ変更、削除を行います。 または、ワークフローを使用して、仮想マシンの作成、開始、接続、移動を行います。
• クラスター全体の強力な監視。 ダッシュボードには、クラスター内のすべてのサーバーで、メモリと CPU 使用率、ストレージ容量、1 秒あたりの入出力操作 (IOPS)、スループット、待機時間がリアルタイムでグラフ化されます。 何かが正しくない場合は、明確なアラートを受け取ります。
• ソフトウェア定義ネットワークのサポート。 仮想ネットワークとサブネットを管理および監視し、仮想マシンを仮想ネットワークに接続し、SDN インフラストラクチャを監視します。

ハイパーコンバージド インフラストラクチャ用の Windows Admin Center を積極的に開発しています。 既存の機能を改善し、新しい機能を追加する頻繁な更新プログラムの提供が行われています。

開始する前に

Windows Admin Center でクラスターをハイパーコンバージド インフラストラクチャとして管理するには、クラスターで Windows Server 2016 または Windows Server 2019 が実行されていることを確認します。 また、Hyper-V と記憶域スペース ダイレクトが有効になっていることを確認します。 必要に応じて、クラスターで Windows Admin Center を使用してソフトウェア定義ネットワークを有効にして管理することもできます。

Windows AdminCenter 用に Windows Server 2016 クラスターを準備する

ハイパーコンバージド インフラストラクチャ用の Windows Admin Center は、Windows Server 2016 のリリース後に追加された管理 API に依存します。 Windows Admin Center を使用して Windows Server 2016 クラスターを管理するには、次の 2 つの手順を実行する必要があります。

1. クラスター内のすべてのサーバーに 、Windows Server 2016 (KB4103723) 以降の 2018-05 累積的な更新プログラム がインストールされていることを確認します。 この更新プログラムをダウンロードしてインストールするには、[設定]>[更新とセキュリティ]>Windows Update に移動し、[Microsoft Update の更新プログラムをオンラインで確認する] を選択します。

2. 次の PowerShell コマンドレットをクラスターの管理者として実行します。

    Add-ClusterResourceType -Name "SDDC Management" -dll "$env:SystemRoot\Cluster\sddcres.dll" -DisplayName "SDDC Management"


Windows AdminCenter 用に Windows Server 2019 クラスターを準備する

クラスターで Windows Server 2019 を実行する場合、上記の手順は必要ありません。 この記事で後述するように、クラスターを Windows Admin Center に追加するだけです。

ソフトウェア定義ネットワークの構成 (省略可能)

次の手順に従って、Windows Server 2016 または 2019 を実行するハイパーコンバージド インフラストラクチャでソフトウェア定義ネットワークを使用するように構成できます。

1. ハイパーコンバージド インフラストラクチャ ホストにインストールしたのと同じオペレーティング システムであるオペレーティング システムの仮想ハード ディスク (VHD) を準備します。 この VHD は、すべての NC シリーズ、ソフトウェア ロード バランサー (SLB)、およびゲートウェイ VM に使用されます。

2. GitHub から SDN Express のすべてのフォルダーとファイルをダウンロードします。

3. デプロイ コンソールを使用して、別の VM を準備します。 この VM は SDN ホストにアクセスできる必要があります。 また、VM には、リモート サーバー管理ツール (RSAT) Hyper-V パッケージがインストールされている必要があります。

4. SDN Express 用にダウンロードしたすべてのものをデプロイ コンソール VM にコピーし、この SDNExpress フォルダーを 共有します。 構成ファイルの 8 行目で定義されているように、すべてのホストが SDNExpress 共有フォルダーにアクセスできることを確認します。

    \\$env:Computername\SDNExpress


5. オペレーティング システムの VHD を、デプロイ コンソール VM の SDNExpress フォルダーの下にある images フォルダーにコピーします。

6. 環境のセットアップに基づいて SDN Express 構成を変更します。

7. 管理者特権で PowerShell を実行して SDN をデプロイします。

    .\SDNExpress.ps1 -ConfigurationDataFile .\your_fabricconfig.PSD1 -verbose


デプロイには約 30 ~ 45 分かかります。

ハイパーコンバージド インフラストラクチャの管理を開始する

Hyper-Converged インフラストラクチャを展開したら、Windows Admin Center を使用して管理できます。

Windows Admin Center をインストールする

Windows AdminCenter をインストールしていない場合は、ダウンロードしてインストールします。 起動して実行するための最速の方法は、Windows 10 コンピューターにインストールして、サーバーをリモートで管理することです。 このプロセスには 5 分未満かかります。 今すぐダウンロードするか、 その他のインストール オプションの詳細を確認してください。

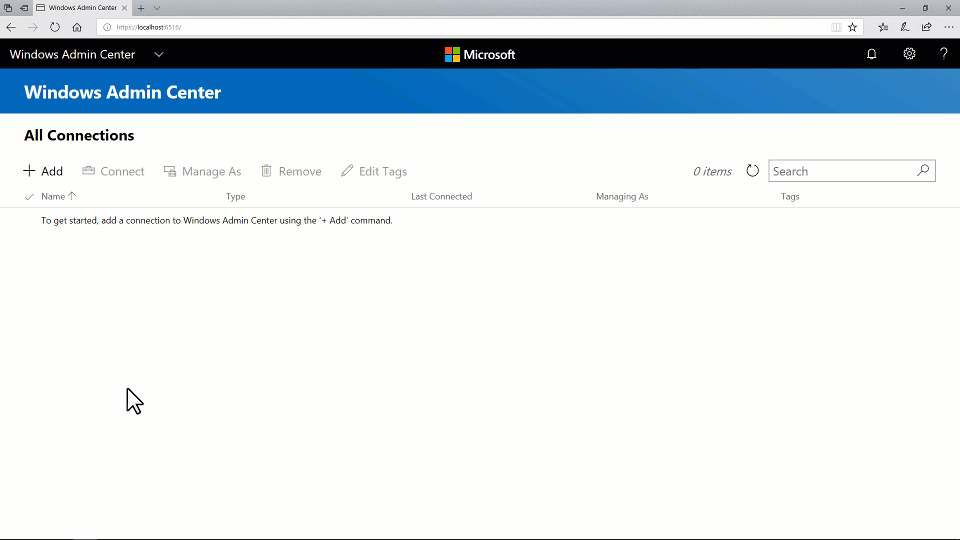

ハイパーコンバージド クラスターを追加する

Windows Admin Center にクラスターを追加するには:

1. [ すべての接続] で、[ + 追加] を選択します。

2. 接続Hyper-Converged 種類として [ クラスター接続 ] を選択します。

3. クラスターの名前を入力します。 メッセージが表示されたら、使用する資格情報を選択します。

4. [追加] を選択して完了します。

クラスターが接続の一覧に追加されます。 それを選択してダッシュボードを開きます。

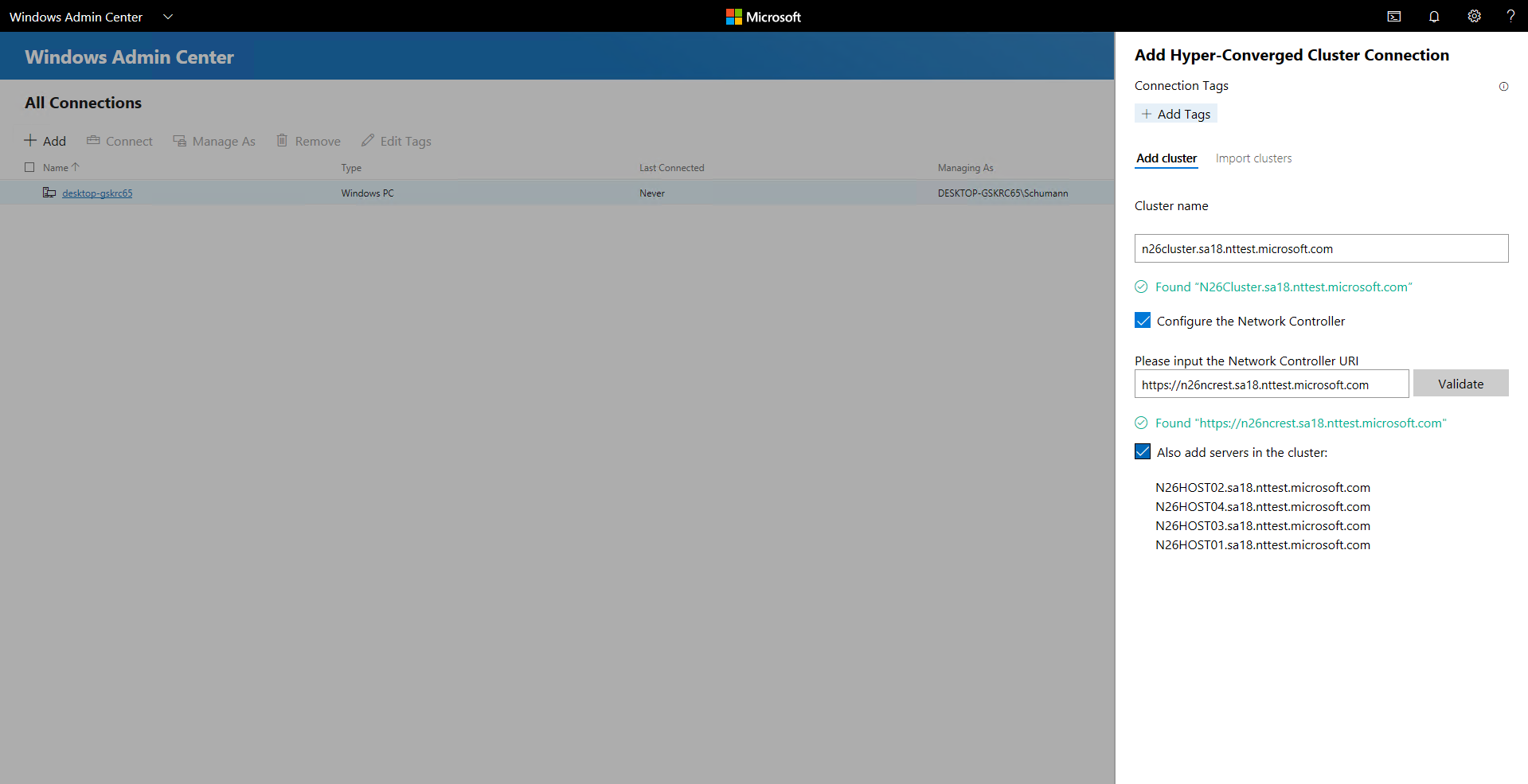

SDN 対応ハイパーコンバージド クラスターの追加 (Windows Admin Center プレビュー)

最新バージョンの Windows Admin Center プレビューでは、ハイパーコンバージド インフラストラクチャのソフトウェア定義ネットワーク管理がサポートされています。 ハイパーコンバージド クラスター接続にネットワーク コントローラー REST URI を追加することで、ハイパーコンバージド クラスター マネージャーを使用して SDN リソースを管理し、SDN インフラストラクチャを監視できます。

1. [ すべての接続] で、[ + 追加] を選択します。

2. 接続Hyper-Converged 種類として [ クラスター接続 ] を選択します。

3. クラスターの名前を入力します。 メッセージが表示されたら、使用する資格情報を選択します。

4. [ ネットワーク コントローラーの構成] を選択します。

5. ネットワーク コントローラーの URI 値を入力し、[ 検証] を選択します。



6. [追加] を選択して完了します。

クラスターが接続の一覧に追加されます。 それを選択してダッシュボードを開きます。

よく寄せられる質問

Windows Server 2016 の管理と Windows Server 2019 の管理には違いはありますか?

Yes. ハイパーコンバージド インフラストラクチャ用 Windows Admin Center では、Windows Server 2016 と Windows Server 2019 の両方のエクスペリエンスを向上させる頻繁な更新プログラムが提供されます。 ただし、一部の新機能は Windows Server 2019 でのみ使用できます。 たとえば、重複除去と圧縮の切り替えです。

Windows Admin Center を使用して、集中型 Scale-Out ファイル サーバーや Microsoft SQL Server などの他のユース ケース (ハイパーコンバージドではない) の記憶域スペース ダイレクトを管理できますか。

ハイパーコンバージド インフラストラクチャ用の Windows Admin Center では、記憶域スペース ダイレクトの他のユース ケース専用の管理または監視オプションは提供されません。 たとえば、ファイル共有を作成することはできません。 ただし、ダッシュボードとコア機能 (ボリュームの作成やドライブの交換など) は、記憶域スペース ダイレクト クラスターで機能します。

フェールオーバー クラスターとハイパーコンバージド クラスターの違いは何ですか?

一般に、 ハイパーコンバージド という用語は、コンピューティング リソースと記憶域リソースを仮想化するために、同じクラスター化されたサーバーで Hyper-V と記憶域スペース ダイレクトを実行することを指します。 Windows Admin Center のコンテキストでは、接続の一覧で [+ 追加] を選択すると、次の接続の種類から選択できます。

• フェールオーバー クラスター接続: フェールオーバー クラスター マネージャー デスクトップ アプリの後継。 Microsoft SQL Server など、あらゆるワークロードをサポートするすべてのクラスターに対して、使い慣れた汎用管理エクスペリエンスを提供します。 Windows Server 2012 以降で使用できます。

• ハイパーコンバージド クラスター接続: 記憶域スペース ダイレクトと Hyper-V 用に調整されたエクスペリエンス。 ダッシュボードを備え、監視用のグラフとアラートを強調します。 Windows Server 2016 および Windows Server 2019 で使用できます。

Windows Server 2016 の最新の累積的な更新プログラムが必要なのはなぜですか?

ハイパーコンバージド インフラストラクチャ用の Windows Admin Center は、Windows Server 2016 のリリース以降に開発された管理 API に依存します。 これらの API は、2018 年 5 月 8 日より利用可能な Windows Server 2016 の 2018-05 累積的な更新プログラム (KB4103723) に追加されています。

Windows Admin Center を使用するにはいくらかかりますか。

Windows Server または Windows 10 の有効なライセンスを持つ Windows Admin Center (別のダウンロードとして利用可能) を追加料金なしで使用できます。 これは、Microsoft ソフトウェア ライセンス条項に対する Windows の補足としてライセンスされます。

Windows Admin Center に System Center は必要ですか。

No.

Windows Admin Center にはインターネット接続が必要ですか?

No.

Windows Admin Center は、Microsoft Azure クラウド プラットフォームとの強力で便利な統合を提供しますが、ハイパーコンバージド インフラストラクチャのコア管理と監視エクスペリエンスは完全にオンプレミスにあります。 インターネットに接続せずにインストールして使用できます。

試すべきこと

Windows Admin Center を使用してハイパーコンバージド インフラストラクチャを管理および監視する基本を理解したら、環境内でさらに多くのタスクを試すことができます。

「記憶域スペース ダイレクト」のボリュームを管理する

作業を開始したばかりの場合は、ハイパーコンバージド インフラストラクチャ向けの Windows Admin Center がどのように整理され、動作するかを学習するのに役立つ簡単なビデオをいくつか紹介します。 適切な判断を行って、本番環境に注意してください。 これらのビデオは、Windows Admin Center バージョン 1804 およびWindows Server 2019 の Insider Preview ビルドで記録されています。

3 方向ミラー ボリュームを作成する

ミラーアクセラレータ パリティ ボリュームを作成する

ボリュームを開いてファイルを追加する

重複除去と圧縮を有効にする

ボリュームを拡張する

ボリュームを削除する

仮想マシンを作成する

1. 左側のウィンドウで、[ 仮想マシン] を選択します。

2. [仮想マシン] ウィンドウの上部にある [インベントリ] タブを選択し、[新規] を選択します。

3. 仮想マシン名を入力し、第 1 世代と第 2 世代のどちらかを選択します。

4. 仮想マシンのホストを選択するか、推奨されるホストを使用します。

5. 仮想マシン ファイルのパスを選択します。 ドロップダウン リストからボリュームを選択するか、[ 参照 ] を選択してフォルダーを選択します。 仮想マシンの構成ファイルと仮想ハード ディスク ファイルは、選択したボリュームまたはパスの \Hyper-V\[virtual machine name] パスにある 1 つのフォルダーに保存されます。

6. 仮想プロセッサの数と、入れ子になった仮想化を有効にするかどうかを選択します。 メモリ設定、ネットワーク アダプター、仮想ハード ディスクを構成します。 オペレーティング システムを.isoイメージ ファイルからインストールするか、ネットワークからインストールするかを選択します。

7. を選択してを作成します。

8. 仮想マシンが作成され、仮想マシンの一覧に表示されたら、仮想マシンを起動します。

9. VMConnect 経由で仮想マシンのコンソールに接続して、オペレーティング システムをインストールします。 一覧から仮想マシンを選択し、[ その他>接続 ] を選択して .rdp ファイルをダウンロードします。 リモート デスクトップ接続アプリで .rdp ファイルを開きます。 仮想マシンのコンソールに接続しているため、Hyper-V ホストの管理者資格情報を入力する必要があります。

Windows AdminCenter を使用した仮想マシン管理の詳細については、こちらをご覧ください。

サーバーを一時停止して安全に再起動する

1. ダッシュボードの左側のウィンドウで、[サーバー] を選択 します。 または、ダッシュボードの右下隅にあるタイルで、[ VIEW SERVERS > ] リンクを選択します。

2. [概要] タブから [在庫] タブに切り替えます。

3. サーバーを選択して詳細を開きます。

4. メンテナンスのために [サーバーの一時停止] を選択します。 安全に続行できる場合、このアクションは仮想マシンをクラスター内の他のサーバーに移動します。 サーバーは、このプロセス中に ドレイン状態 になります。

   必要に応じて、[仮想マシン] ウィンドウで仮想マシンの移動を確認できます>[Inventory] ウィンドウでは、ホスト サーバーがグリッドに明確に表示されます。 すべての仮想マシンが移動すると、サーバーの状態は 一時停止されます。

5. Windows Admin Center のすべてのサーバーごとの管理ツールにアクセスするには、[ サーバー の管理] を選択します。

6. [ 再起動] を選択し、[ はい] を選択します。

7. ダッシュボードに戻ると、サーバーはダウンしている間は赤で表示されます。 バックアップが完了したら、[ サーバー] ページに移動し、[ メンテナンスからサーバーを再開 ] を選択して、サーバーの状態を [アップ] に設定します。 時間がたてれば、仮想マシンは戻ります。 ユーザーによる操作は不要です。

故障したドライブを交換する

1. ドライブに障害が発生すると、ダッシュボードの [アラート ] 領域にアラートが表示されます。

   ドライブを閲覧してその状態を自分で確認するには、次のいずれかを実行できます。

   • 左側のウィンドウで [ ドライブ ] を選択します。
   • 右下隅にあるタイルの [ドライブ の表示]> リンクを選択します。

   [ インベントリ ] タブのグリッドでは、並べ替え、グループ化、キーワード検索がサポートされます。

2. ダッシュボードでアラートを選択すると、ドライブの物理的な場所などの詳細が表示されます。

   詳細を知るには、ドライブに移動 ショートカットを選択し、ドライブ の詳細ページにアクセスしてください。

3. ハードウェアでサポートされている場合は、[ ライトのオンとオフを切り替える ] を選択してドライブのインジケーター ライトを制御できます。

4. 記憶域スペース ダイレクトは、障害が発生したドライブを自動的に廃止して退避させます。 このプロセスが発生すると、ドライブの状態は 廃止され、そのストレージ容量バーは空になります。

5. 障害が発生したドライブを取り外し、代わりのものを挿入します。

6. Drives>Inventory に、新しいドライブが表示されます。 時間内にアラートがクリアされ、ボリュームが OK 状態に修復され、ストレージが新しいドライブに再調整されます。 ユーザーによる操作は不要です。

仮想ネットワークの管理 (Windows Admin Center プレビューを使用した SDN 対応 HCI クラスター)

1. 左側のウィンドウで、[ 仮想ネットワーク] を選択します。



2. [ インベントリ ] タブで、[ 新規 ] を選択して、新しい仮想ネットワークとサブネットを作成します。 または、既存の仮想ネットワークを選択し、[ 設定] を選択してその構成を変更します。

3. 既存の仮想ネットワークを選択して、仮想ネットワーク サブネットへの VM 接続と、仮想ネットワーク サブネットに適用されるアクセス制御リストを表示します。

仮想マシンを仮想ネットワークに接続する (Windows Admin Center プレビューを使用した SDN 対応 HCI クラスター)

1. 左側のウィンドウで、[ 仮想ネットワーク] を選択します。

2. 既存の仮想マシンを選択し、[ 設定] を選択して、[ ネットワーク ] タブを開きます。

3. 仮想マシンを仮想ネットワークに接続するように仮想ネットワークと仮想サブネットのフィールドを構成します。

仮想マシンを作成するときに、仮想ネットワークを構成することもできます。

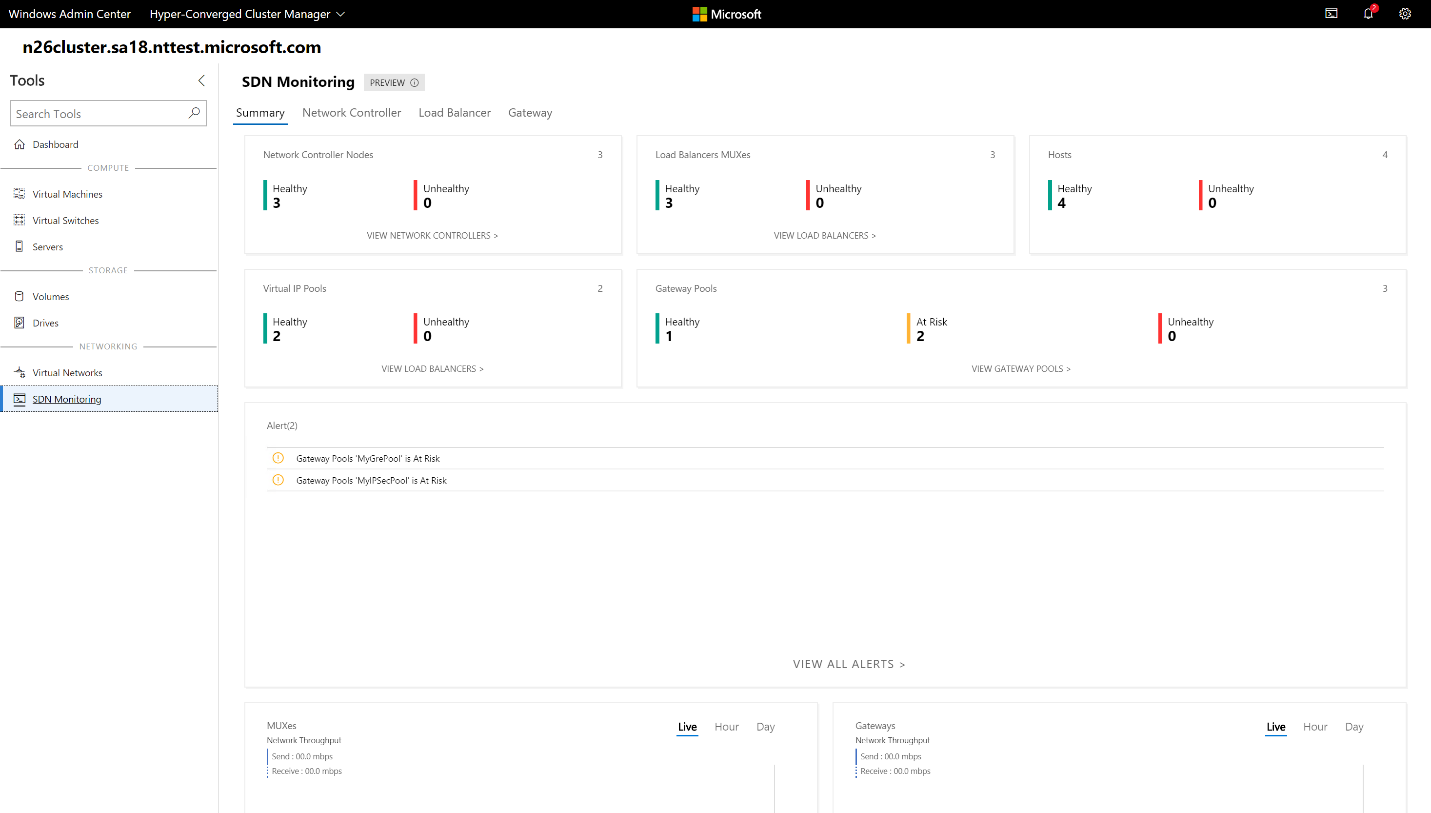

ソフトウェア定義ネットワーク インフラストラクチャの監視 (Windows Admin Center プレビューを使用した SDN 対応 HCI クラスター)

1. 左側のウィンドウで、[ SDN 監視] を選択します。

2. ネットワーク コントローラー、ソフトウェア ロード バランサー、および仮想ゲートウェイの正常性に関する詳細情報を表示します。 また、仮想ゲートウェイ プール、パブリックおよびプライベート IP プールの使用状況、および SDN ホストの状態を監視することもできます。

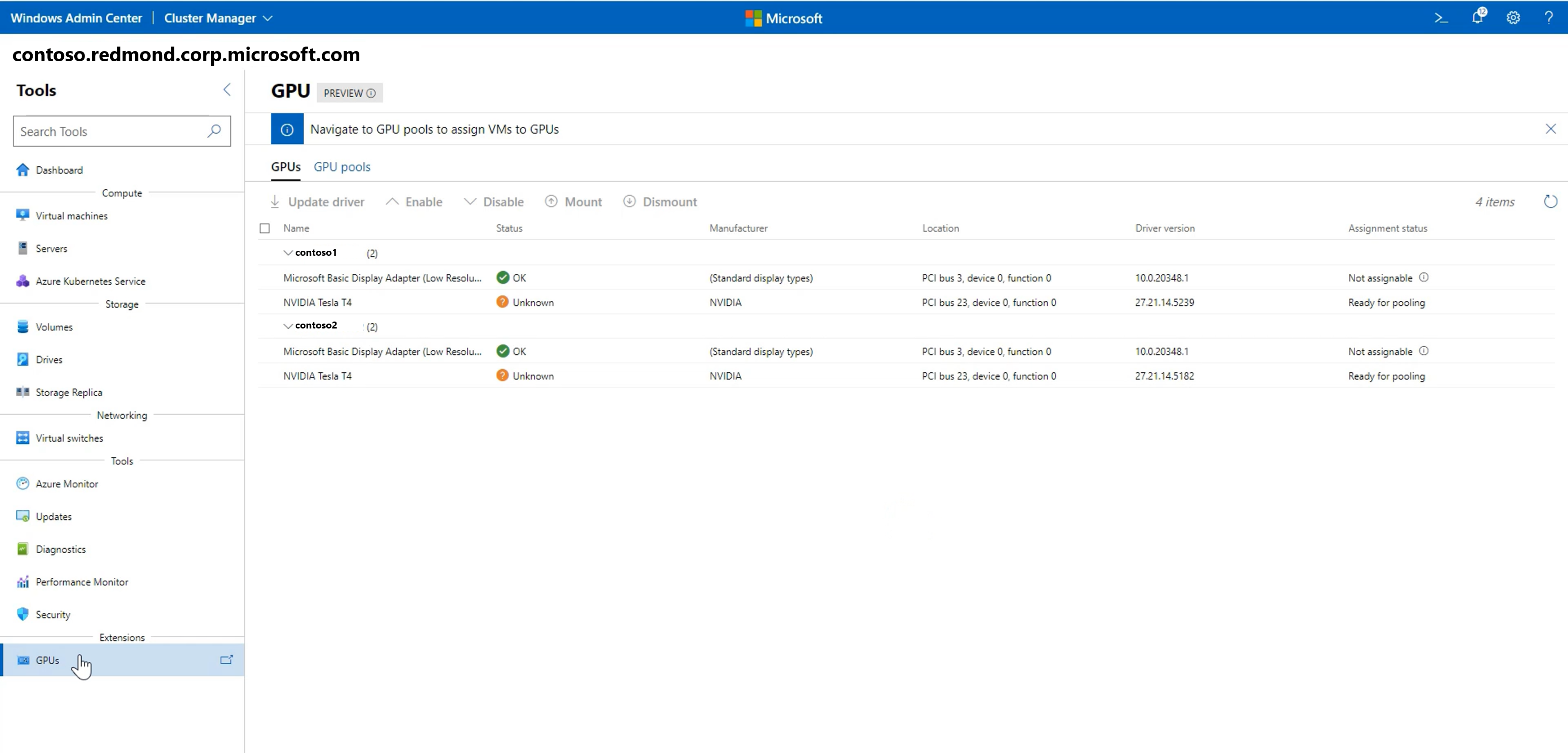

GPU の管理

1. 左側のウィンドウで、 GPU を選択します。

2. クラスター化された VM から使用可能な GPU を表示し、個別のデバイス割り当てを使用してクラスター化された VM で実行されているワークロードに GPU アクセラレーションを提供します。 クラスター化された VM での GPU の使用の詳細について説明します。

セキュリティ ツールを使用する

1. 左側のウィンドウで、[ セキュリティ] を選択します。

2. [ セキュリティで保護されたコア ] タブを選択し、使用可能なセキュリティ機能を有効または無効にします。

フィードバックの送信

頻繁な更新における最も重要な利点は、何が役に立ち、何を改善する必要があるかを把握できることです。 あなたの考えをお知らせいただく方法をご紹介します。

• 機能要求のアイデアを送信し、フィードバックを提供する
• Microsoft TechCommunity の Windows Admin Center フォーラムに参加する
• @servermgmt を指定してツイートする
