Azure Route Server는 Azure Monitor를 통해 포괄적인 모니터링 기능을 제공하여 성능을 추적하고, BGP 피어 연결을 모니터링하고, 경로 전파를 분석할 수 있습니다. 이 문서에서는 경로 서버 메트릭에 액세스하고 해석하여 최적의 네트워크 성능을 유지하는 방법을 보여 줍니다.
Azure Monitor는 실시간 메트릭, 경고 기능 및 Route Server 배포에 대한 진단 인사이트를 포함하여 모든 Azure 서비스에 대한 중앙 집중식 모니터링을 제공합니다.
참고
클래식 메트릭은 더 이상 사용되지 않으며 경로 서버 모니터링에는 권장되지 않습니다. 최상의 환경을 위해 Azure Monitor 메트릭을 사용합니다.
필수 구성 요소
Route Server 모니터링을 시작하기 전에 다음이 있는지 확인합니다.
- 활성 구독이 있는 Azure 계정. 체험 계정을 만듭니다.
- 기존 Azure Route Server 배포입니다. Route Server를 만들어야 하는 경우 Azure Route Server 만들기 및 구성을 참조하세요.
- Azure Portal에서 메트릭을 볼 수 있는 적절한 권한(모니터링 판독기 역할 이상).
경로 서버의 메트릭에 액세스
Azure Portal에서 Azure Route Server 메트릭을 보려면 다음을 수행합니다.
Azure Portal에 로그인합니다.
경로 서버 리소스로 이동하십시오.

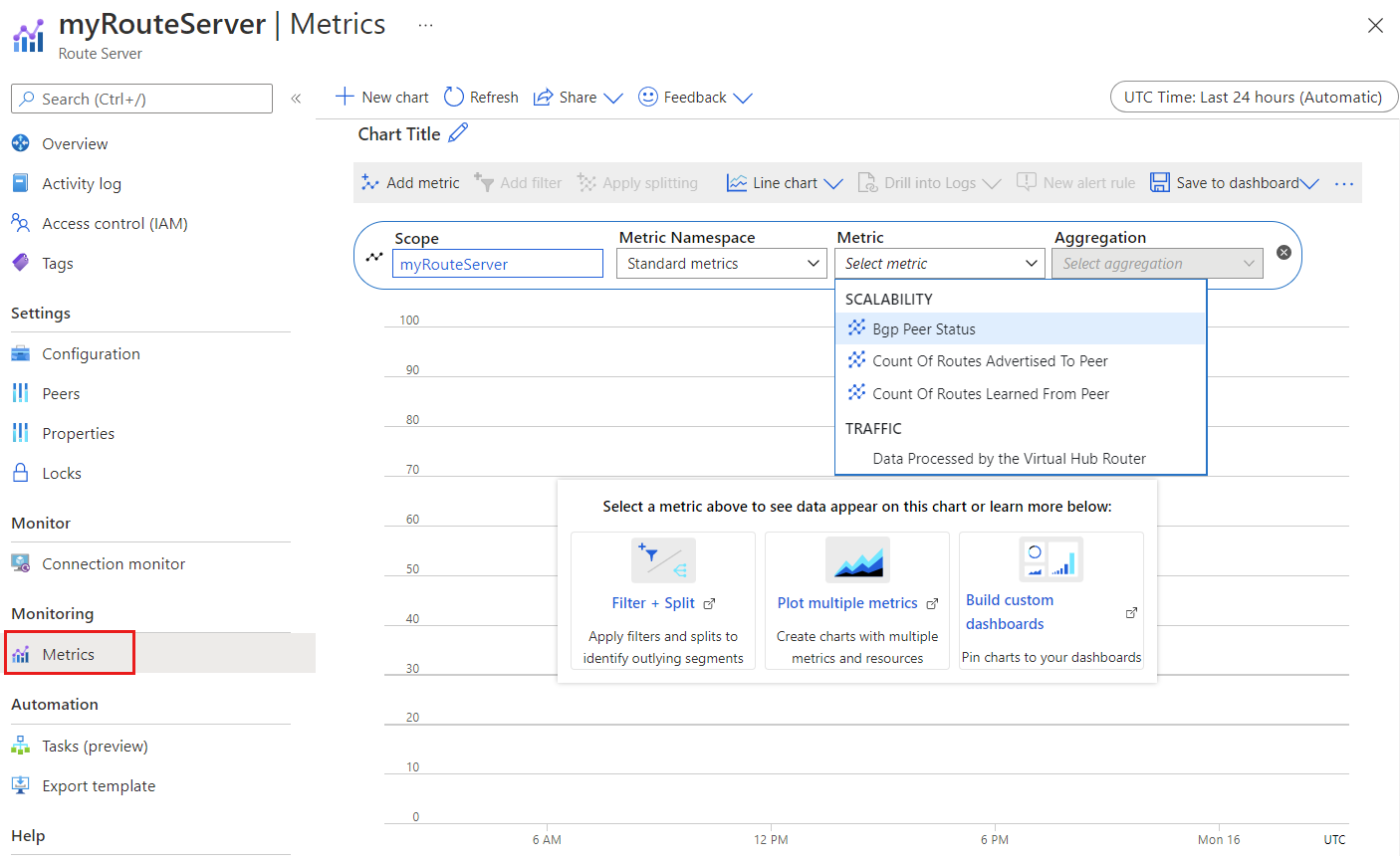

왼쪽 탐색 창의 모니터링 아래에서 메트릭을 선택합니다.
메트릭 탐색기에서 메트릭 드롭다운 목록에서 메트릭을 선택합니다. 기본 집계는 메트릭 형식에 따라 자동으로 적용됩니다.
중요합니다

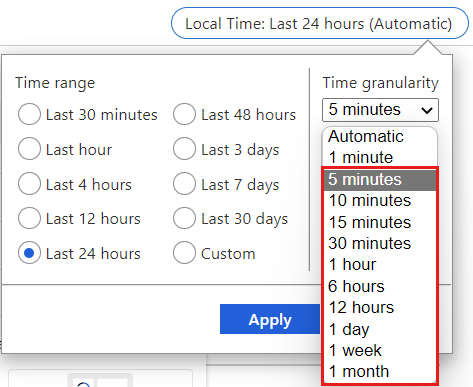

경로 서버 메트릭을 볼 때 최적의 결과를 얻으려면 시간 선택기에서 5분 이상의 시간 세분성을 선택합니다.
집계 형식 이해
Azure Monitor 메트릭 탐색기는 데이터 분석을 위해 여러 집계 유형을 지원합니다. 각 경로 서버 메트릭은 정확한 인사이트를 위해 권장되는 집계 유형을 사용합니다.
- 합계: 집계 간격 동안 캡처된 모든 값의 합계
- 개수: 집계 간격 동안 캡처된 측정값 수
- 평균: 집계 간격 동안 캡처된 모든 메트릭 값의 평균
- 최소값: 집계 간격 동안 캡처된 가장 작은 값
- 최대값: 집계 간격 동안 캡처된 가장 큰 값
집계 유형에 대한 자세한 내용은 Azure Monitor 메트릭 차트의 집계를 참조하세요.
사용 가능한 메트릭
다음 표에서는 Azure Route Server 모니터링에 사용할 수 있는 메트릭에 대해 설명합니다.
| 메트릭 | 범주 | 단위 | 집계 형식 | 설명 | 차원 | 진단 설정을 통해 내보내기 가능? |
|---|---|---|---|---|---|---|
| BGP 피어 상태 | 확장성 | 수량 | 최대 | Route Server에서 피어로의 BGP 가용성 | BGP 피어 IP, BGP 피어 형식, Route Server 인스턴스 | 예 |
| 피어에 보급된 경로 수 | 확장성 | 수량 | 최대 | Route Server에서 피어로 보급된 경로 수 | BGP 피어 IP, BGP 피어 형식, Route Server 인스턴스 | 예 |
| 피어에서 학습된 경로 수 | 확장성 | 수량 | 최대 | 피어에서 학습된 경로 수 | BGP 피어 IP, BGP 피어 형식, Route Server 인스턴스 | 예 |
중요합니다
Azure Monitor에는 경로 서버 모니터링 에 표시되는 가상 허브 라우터에서 처리한 데이터 라는 메트릭이 포함되어 있습니다. 이 메트릭은 Route Server에 적용되지 않으며 배포를 모니터링할 때 무시해야 합니다.
특정 메트릭 모니터링
다음 섹션에서는 각 Route Server 메트릭 및 데이터 해석 방법에 대한 자세한 정보를 제공합니다.

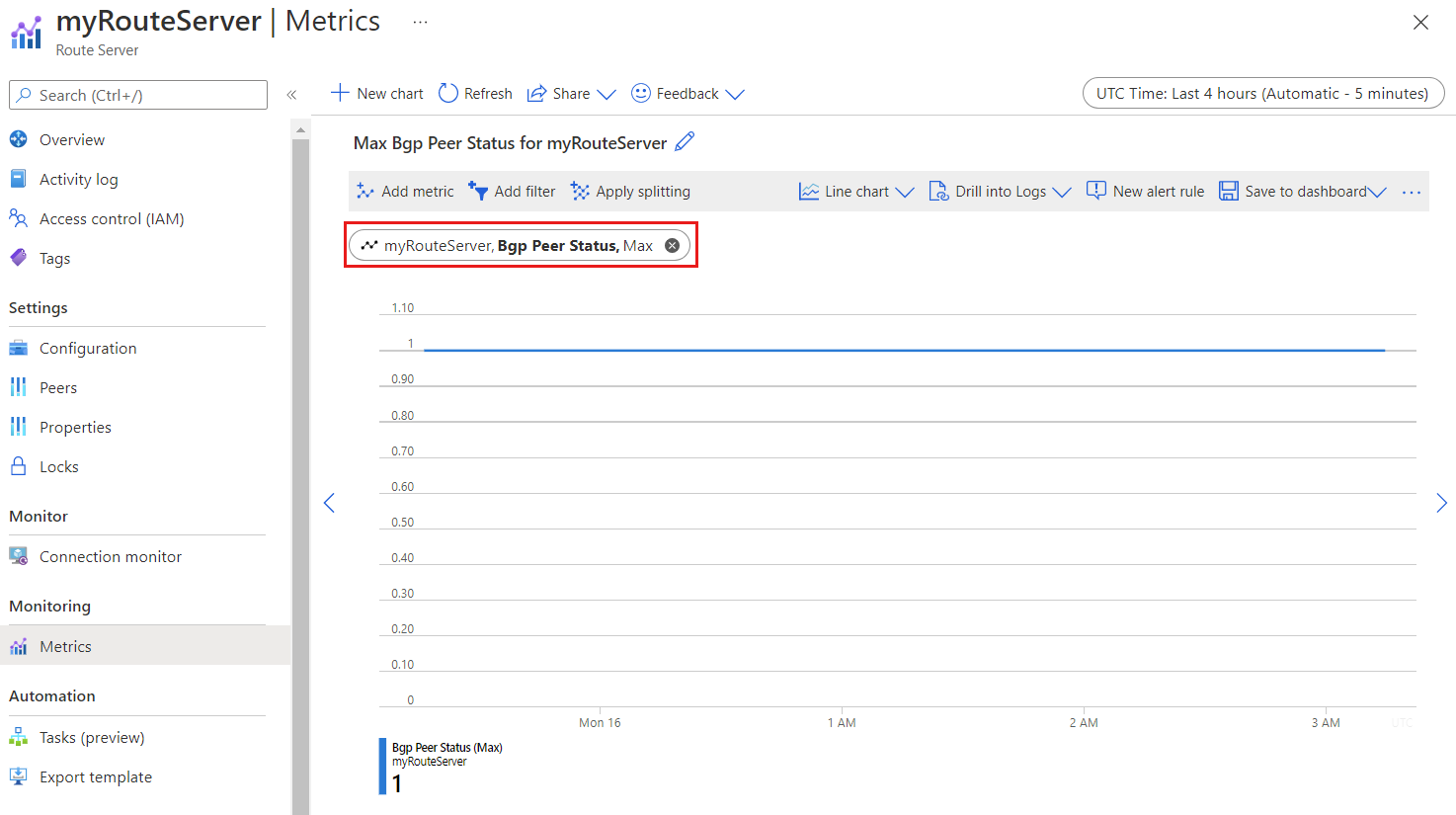

BGP 피어 상태
권장 집계 유형: 최대
BGP 피어 상태 메트릭은 Route Server와 NVA(네트워크 가상 어플라이언스) 간의 연결 상태를 나타냅니다. 이 이진 메트릭은 다음 값을 사용합니다.
- 1: BGP 세션이 설정되고 작동
- 0: BGP 세션이 다운되거나 사용할 수 없음
개별 BGP 피어를 모니터링하기
특정 NVA 피어에 대한 BGP 상태를 보려면 다음을 수행합니다.
- 메트릭 차트에서 분할 적용을 선택합니다.
- 차원 목록에서 BgpPeerIp 를 선택합니다.
- 차트는 각 BGP 피어 IP 주소에 대해 별도의 줄을 표시합니다.

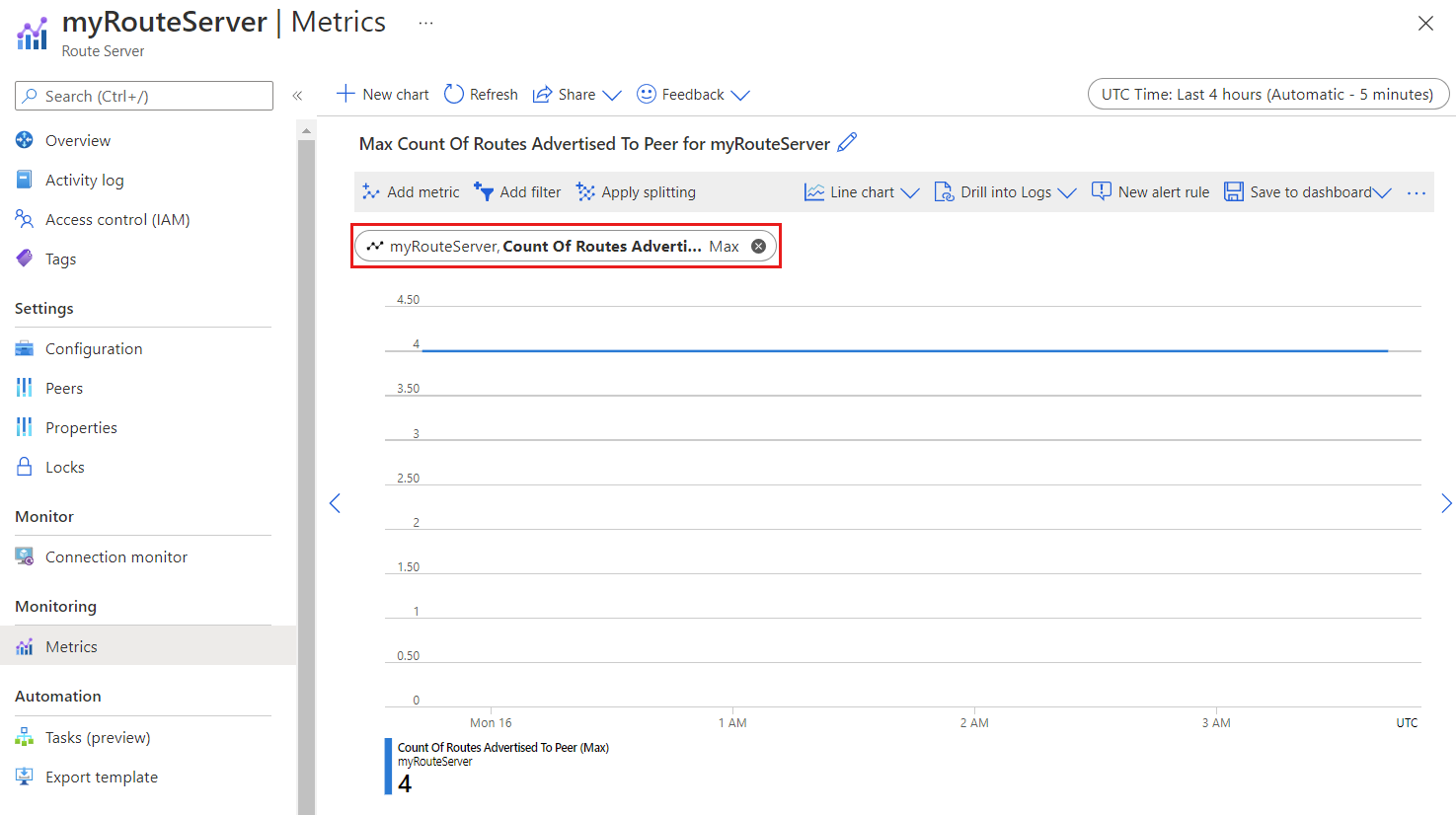

피어에 보급된 경로 수
권장 집계 유형: 최대
이 메트릭은 Route Server가 NVA 피어에 전파하는 경로 수를 표시합니다. 이 메트릭을 모니터링하여 경로 전파를 이해하고 예상 경로가 네트워크 어플라이언스와 공유되고 있는지 확인합니다.

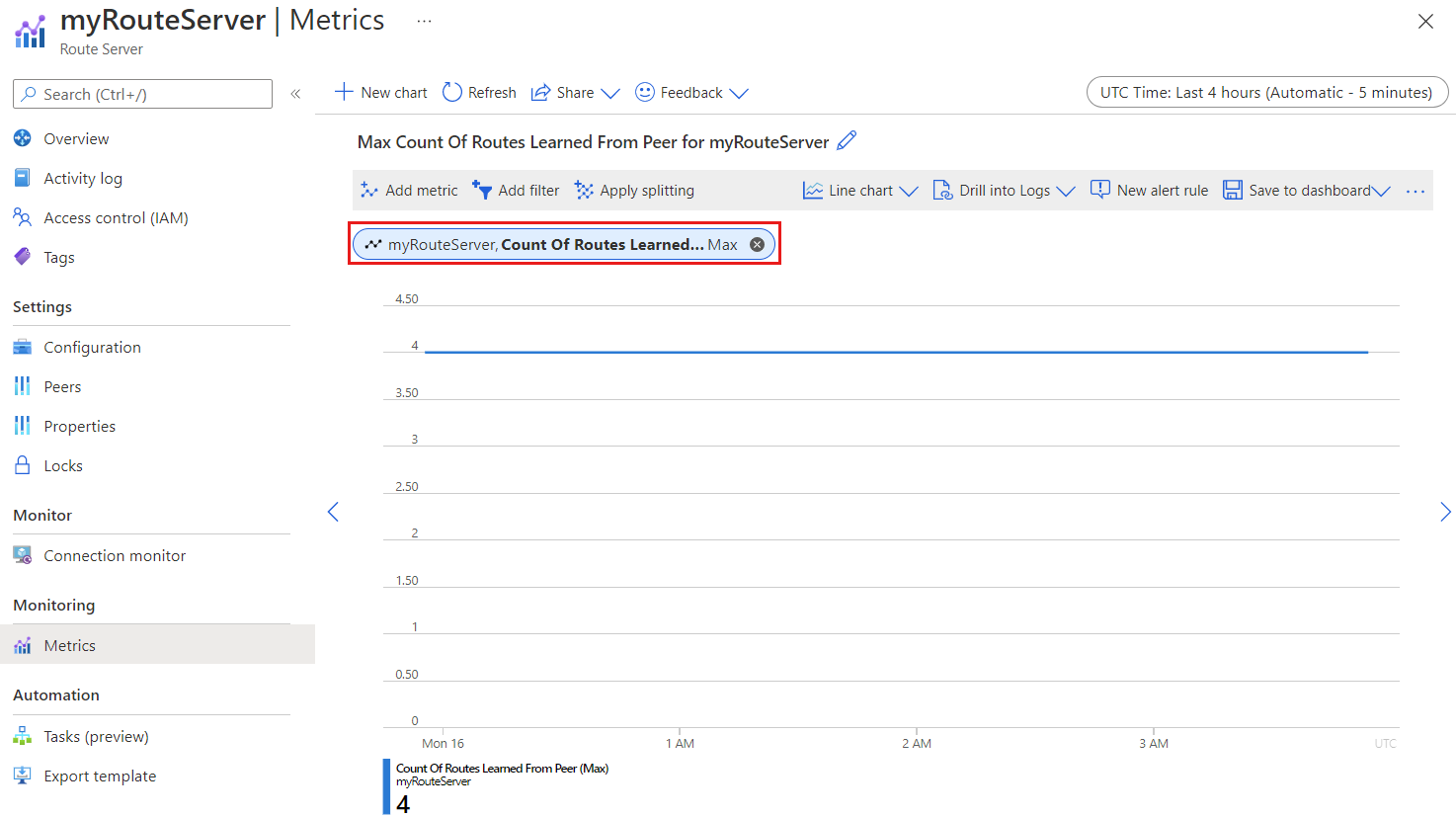

피어에서 학습된 경로 수
권장 집계 유형: 최대
이 메트릭은 Route Server가 NVA 피어에서 학습하는 경로 수를 보여 줍니다. 이 메트릭을 사용하여 경로 학습을 모니터링하고 네트워크 어플라이언스가 경로를 제대로 보급하고 있는지 확인합니다.

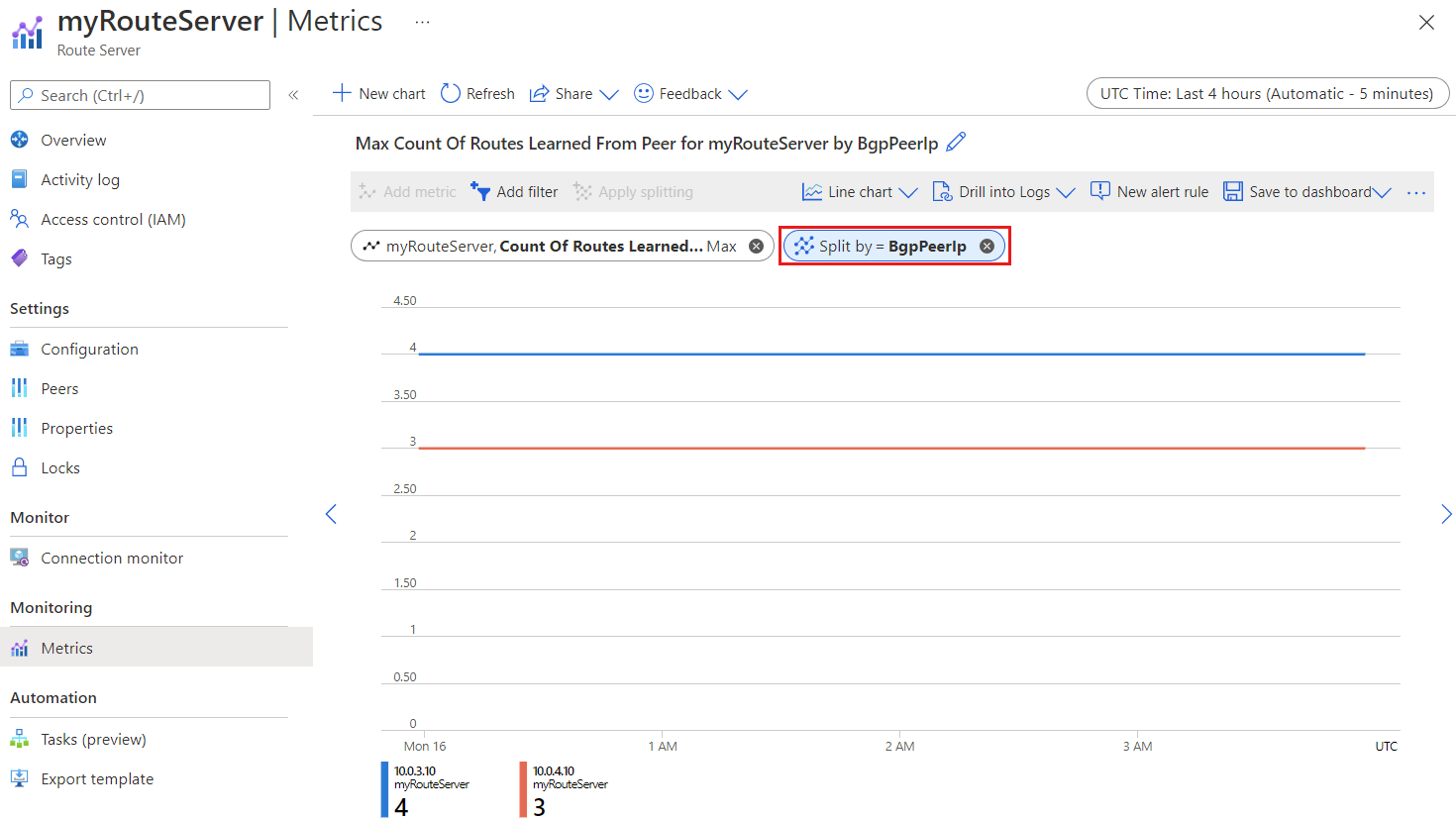

특정 피어의 경로를 모니터링하기
개별 NVA 피어로부터 학습된 경로를 보려면 다음을 수행합니다.
- 메트릭 차트에서 분할 적용을 선택합니다.
- 차원 목록에서 BgpPeerIp 를 선택합니다.
- 차트는 각 피어의 경로 수를 개별적으로 보여 줍니다.
모니터링 경고 설정
경로 서버 배포를 사전에 모니터링하려면 중요한 메트릭에 대한 경고를 만드는 것이 좋습니다.
- BGP 피어 연결 끊김: BGP 피어 상태가 0인 경우 경고
- 경로 수 변칙: 경로 수가 기준선에서 크게 벗어난 경우 경고
- 피어 가용성: 특정 중요 피어를 사용할 수 없게 되면 경고
경고를 만드는 방법에 대한 자세한 단계는 Azure Monitor에서 메트릭 경고 만들기를 참조하세요.
메트릭 문제 해결
경로 서버 메트릭을 사용하여 일반적인 문제를 진단합니다.
- BGP 연결 문제: BGP 피어 상태 확인 및 네트워크 연결 확인
- 누락된 경로: 보급된 경로 수와 학습된 경로 수를 비교하여 전파 문제를 식별합니다.
- 성능 문제: 서비스 제한에 대한 경로 수 모니터링
- 피어별 문제: 차원 분할을 사용하여 개별 NVA의 문제를 격리합니다.
