메트릭 탐색기를 사용하여 자세한 호스트 메트릭 보기

VM으로 흐르는 트래픽이 CPU 기능에 미치는 영향을 조사하려고 합니다. VM에 대한 기본 제공 메트릭 차트에 필요한 데이터가 아직 표시되지 않는 경우 메트릭 탐색기를 사용하여 사용자 지정된 메트릭 차트를 만들 수 있습니다. 이 단원에서는 VM의 최대 백분율 CPU와 평균 인바운드 흐름 데이터를 함께 표시하는 그래프를 그립니다.

Azure Monitor 메트릭 탐색기는 VM 메트릭을 탐색하고 분석하기 위한 UI를 제공합니다. 메트릭 탐색기를 사용하여 기본 제공 그래프에 표시된 메트릭 외에도 많은 VM 호스트 메트릭에 대한 사용자 지정 차트를 보고 만들 수 있습니다.

메트릭 탐색기 이해

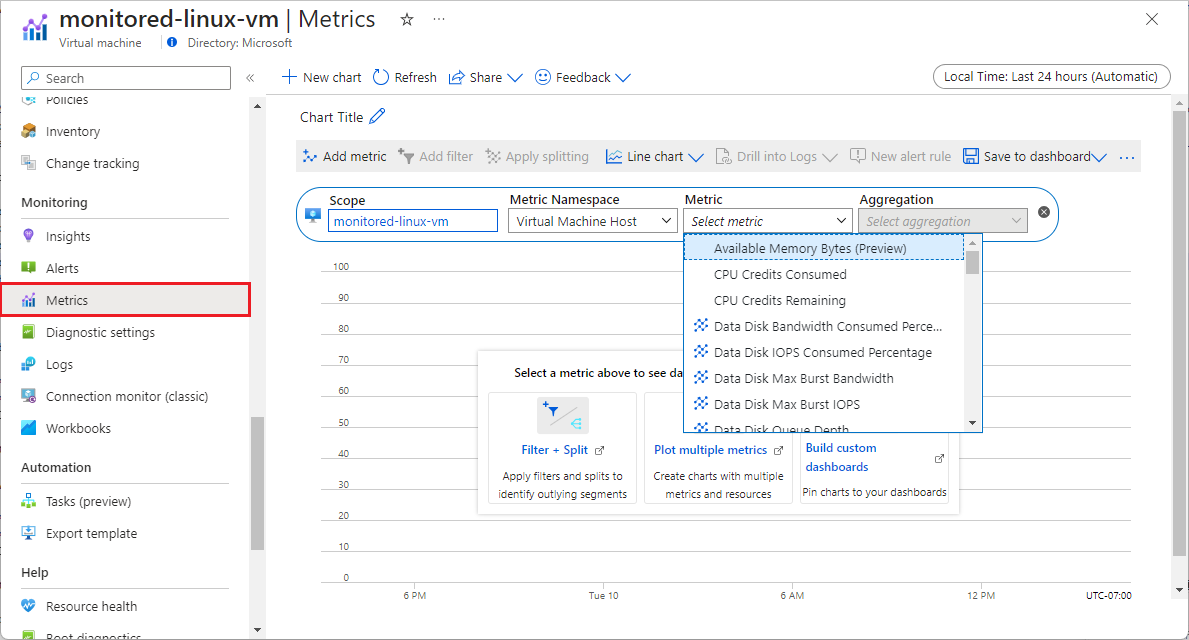

메트릭 탐색기를 열려면 다음을 수행하면 됩니다.

• 모니터링 아래에 있는 VM의 왼쪽 탐색 메뉴에서 메트릭을 선택합니다.
• VM 개요 페이지의 모니터링 탭에서 플랫폼 메트릭 옆에 있는 모든 메트릭 보기 링크를 클릭합니다.
• Azure Monitor 개요 페이지의 왼쪽 탐색 메뉴에서 메트릭을 선택합니다

메트릭 탐색기의 드롭다운 필드에서 다음 값을 선택할 수 있습니다.

• 범위: VM에서 메트릭 탐색기를 열면 이 필드가 VM 이름으로 미리 채워집니다. 동일한 리소스 종류(VM) 및 위치를 사용하여 더 많은 항목을 추가할 수 있습니다.
• 메트릭 네임스페이스: 대부분의 리소스 종류에는 네임스페이스가 하나뿐이지만 일부 종류의 경우 네임스페이스를 선택해야 합니다. 예를 들어 스토리지 계정에는 파일, 테이블, Blob 및 큐를 위한 별도의 네임스페이스가 있습니다.
• 메트릭: 각 메트릭 네임스페이스에는 선택할 수 있는 많은 메트릭이 있습니다.
• 집계: 각 메트릭에 대해 메트릭 탐색기는 기본 집계를 적용합니다. 다른 집계를 사용하여 메트릭에 대한 다른 정보를 가져올 수 있습니다.

메트릭에 다음 집계 함수를 적용할 수 있습니다.

• Count: 데이터 포인트 수를 계산합니다.
• Average(평균): 값의 산술 평균을 계산합니다.
• Maximum(최대): 가장 높은 값을 식별합니다.
• Minimum(최소): 가장 낮은 값을 식별합니다.
• Sum: 모든 값을 합산합니다.

지난 30분에서 지난 30일 간의 그래프에 대한 유연한 시간 범위 또는 사용자 지정 범위를 선택할 수 있습니다. 1분에서 1개월 사이로 시간 간격 세분성을 지정할 수 있습니다.

메트릭 그래프 만들기

지난 30분 동안 호스트 VM 최대 백분율 CPU 및 인바운드 흐름을 함께 표시하는 메트릭 탐색기 그래프를 만들려면 다음을 수행합니다.

1. VM의 모니터링 탭에서 모든 메트릭 보기를 선택하거나 VM의 왼쪽 탐색 메뉴에서 메트릭을 선택하여 메트릭 탐색기를 엽니다.

2. 범위 및 메트릭 네임스페이스가 호스트 VM에 이미 채워져 있습니다. 메트릭 드롭다운 목록에서 CPU 백분율을 선택합니다.

3. 집계는 평균으로 자동으로 채워지지만 최대로 변경합니다.



4. 왼쪽 위에서 메트릭 추가를 선택합니다.

5. 메트릭 아래에서 인바운드 흐름을 선택합니다. 집계 방식을 평균으로 유지합니다.

6. 오른쪽 위에서 현지 시간: 지난 24시간(자동 - 15분)을 선택하여 지난 30분으로 변경하고 적용을 선택합니다.

이 그래프는 다음 스크린샷과 비슷합니다.
