Criar fluxos de trabalho do aplicativo lógico Standard para implantação híbrida em sua própria infraestrutura

Aplica-se a: Aplicativos Lógicos do Azure (Standard)

Para cenários em que você precisa usar, controlar e gerenciar sua própria infraestrutura, é possível criar fluxos de trabalho de aplicativo lógico Standard usando o modelo de implantação híbrida nos Aplicativos Lógicos do Azure. Esse modelo fornece recursos para que você crie e hospede soluções de integração para ambientes parcialmente conectados que exigem processamento local, armazenamento e acesso à rede. Sua infraestrutura pode incluir sistemas locais, nuvens privadas e nuvens públicas. Com o modelo híbrido, o fluxo de trabalho do aplicativo lógico Standard é alimentado pelo runtime dos Aplicativos Lógicos do Azure, que é hospedado no local como parte de uma extensão dos Aplicativos de Contêiner do Azure.

Para obter uma visão geral da arquitetura que mostra onde os fluxos de trabalho do aplicativo lógico Standard são hospedados e executados em um ambiente parcialmente conectado, confira Configurar requisitos de infraestrutura para implantação híbrida de aplicativos lógicos Standard.

Este guia de instruções mostra como criar e implantar um fluxo de trabalho de aplicativo lógico Standard usando o modelo de implantação híbrida depois de configurar os recursos locais necessários para hospedar seu aplicativo.

Limitações

A seção a seguir descreve as limitações para a opção de implantação híbrida:

Pré-requisitos

• Uma conta e uma assinatura do Azure. Se você não tem uma assinatura, inscreva-se em uma conta gratuita do Azure.

• Os seguintes recursos locais, que devem estar todos na mesma rede para a conectividade necessária:

  • Um cluster do Serviço de Kubernetes do Azure conectado ao Azure Arc
  • Um banco de dados SQL para armazenar localmente o histórico de execução de fluxo de trabalho, entradas e saídas para processamento
  • Um compartilhamento de arquivos SMB (protocolo SMB) para armazenar localmente artefatos usados por seus fluxos de trabalho

  Para atender a esses requisitos, configure esses recursos no local para dar suporte à implantação híbrida de aplicativos lógicos Standard.

• Para trabalhar no Visual Studio Code, você precisa da extensão de Aplicativos Lógicos do Azure (Standard) para o Visual Studio Code com os pré-requisitos relacionados.

  Dica

  Se você tiver uma nova instalação do Visual Studio Code, confirme se pode executar localmente um fluxo de trabalho Standard básico antes de tentar implantar em sua própria infraestrutura. Essa execução de teste ajuda a isolar todos os erros que possam existir em seu projeto de fluxo de trabalho Standard.

Criar seu aplicativo lógico Standard

Controle de versão para implantações híbridas

Um aplicativo lógico Standard com a opção de hospedagem híbrida cria automaticamente uma nova revisão, que é um conceito de controle de versão dos Aplicativos de Contêiner do Azure, sempre que você salva alterações em um fluxo de trabalho filho. Essa revisão pode levar algum tempo para ser ativada, o que significa que, depois de salvar as alterações, talvez seja necessário aguardar alguns instantes antes de testar o fluxo de trabalho.

Se suas alterações ainda não aparecerem no fluxo de trabalho, você pode verificar se a revisão existe:

1. No portal do Azure, abra o recurso. No menu de recursos, em Revisões, selecione Revisões e réplicas.

2. Na página Revisões e réplicas, na guia Revisões ativas, verifique se uma nova revisão aparece na lista.

Para saber mais, consulte os recursos a seguir:

• Atualizar e implantar alterações nos Aplicativos de Contêiner do Azure

• Gerenciar revisões nos Aplicativos de Contêiner do Azure

Configurar telemetria aprimorada ou OpenTelemetry para monitoramento de desempenho

Você pode configurar a coleta de telemetria aprimorada no Application Insights para seu aplicativo lógico Standard e, em seguida, exibir os dados coletados depois que o fluxo de trabalho concluir uma execução. Essa funcionalidade oferece uma experiência mais simples para obter insights sobre seus fluxos de trabalho e mais controle sobre a filtragem de eventos na fonte de dados, o que ajuda a reduzir os custos de armazenamento. Essas melhorias focam as métricas de desempenho em tempo real que fornecem insights sobre a integridade e o comportamento do sistema.

Para cenários locais e parcialmente conectados, você pode configurar seu aplicativo lógico Standard para emitir telemetria com base nas configurações de aplicativo com suporte do OpenTelemetry que você define para o ambiente específico. Por padrão, esses dados de telemetria são enviados para o Application Insights. Para obter mais informações, consulte Habilitar telemetria aprimorada no Application Insights para fluxos de trabalho Standard nos Aplicativos Lógicos do Azure.

Alterar a alocação de vCPU e memória no portal do Azure

Você pode editar as configurações de vCPU e memória para o recurso de aplicativo lógico Standard. Essas alterações afetam o custo de cobrança das cargas de trabalho do aplicativo lógico Standard.

1. No portal do Azure, abra o recurso do aplicativo lógico padrão.

2. No menu de recursos, em Configurações, selecione Contêineres.

3. Na barra de ferramentas da página Contêineres, selecione Editar e implantar, que abre o painel Editar um contêiner.

4. Na guia Propriedades, em Alocação de recursos do contêiner, altere os seguintes valores para adequá-los ao seu cenário:

   Propriedade	Valor	Descrição
   Núcleos de CPU	- Padrão: 1 - Mínimo: 0,25 - Máximo: 2	Determina os núcleos de vCPU a serem atribuídos à instância de contêiner. Você pode aumentar esse valor em 0,25 núcleos até o valor máximo. O número total em todas as instâncias de contêiner para esse aplicativo lógico é limitado a dois núcleos.
   Memória	- Padrão: 2 - Mínimo: 0,1 - Máximo: 4	Determina a capacidade de memória em gibibytes (GiB) a ser atribuída à instância do contêiner. Você pode aumentar esse valor em 0,1 GiB até o valor máximo. A capacidade total em todas as instâncias de contêiner para este aplicativo lógico é limitada a 4 GiB.

5. Quando terminar, selecione Salvar.

Alterar a escala de réplicas no portal do Azure

Você pode controlar a escala automática para o intervalo de réplicas que são implantadas em resposta a um evento de gatilho. Uma réplica é uma nova instância de uma versão ou revisão de recurso de aplicativo lógico. Para alterar os valores mínimo e máximo desse intervalo, você pode modificar as regras de escala para determinar os tipos de eventos que disparam a escala. Para saber mais, confira Definir regras de escala nos Aplicativos de Contêiner do Azure.

1. No portal do Azure, abra o recurso do aplicativo lógico padrão.

2. No menu de recursos, em Configurações, selecione Escala.

3. Na página Escala, em Configuração da regra de escala, altere os seguintes valores para se ajustar ao seu cenário:

   Propriedade	Valor	Descrição
   Mínimo de réplicas	- Padrão: 1 - Mínimo: 0 - Máximo: 1000	Determina o número mínimo de réplicas permitidas para a revisão em um determinado momento. Esse valor substitui as regras de escala e deve ser menor que o número máximo de réplicas.
   Máximo de réplicas	- Padrão: 30 - Mínimo: 0 - Máximo: 1000	Determina o número máximo de réplicas permitidas para a revisão em um determinado momento. Esse valor substitui as regras de escala.

4. Quando terminar, selecione Salvar.

Controlar o tráfego de entrada para seu aplicativo lógico no portal do Azure

Você pode expor seu aplicativo lógico à Web pública, à sua rede virtual e a outros aplicativos lógicos em seu ambiente habilitando a entrada. O Azure impõe configurações de entrada por meio de um conjunto de regras que controlam o roteamento do tráfego externo e interno para seu aplicativo lógico. Ao habilitar a entrada, não é necessário criar um Azure Load Balancer, um endereço IP público ou qualquer outro recurso do Azure para habilitar solicitações HTTP ou tráfego TCP de entrada. Para obter mais informações, confira Entrada em Aplicativos de Contêiner.

1. No menu de recursos, em Configurações, selecione Entrada.

2. Na página Entrada, ao lado de Entrada, selecione a caixa Habilitada.

3. Com base em seu cenário, configure as opções restantes.

   Para saber mais, confira a seguinte documentação:

   • Configurar a entrada para seu aplicativo nos Aplicativos de Contêiner do Azure
   • Configurar restrições de entrada de IP em Aplicativos de Contêiner do Azure

Configurar a autenticação para conexões de API gerenciada

Para autenticar conexões de API gerenciadas em fluxos de trabalho de aplicativos lógicos Standard hospedados em clusters do Kubernetes habilitados para Azure Arc, crie seu próprio registro de aplicativo usando o Microsoft Entra ID. Em seguida, você pode adicionar os valores desse registro de aplicativo como variáveis de ambiente no seu recurso de aplicativo lógico Standard para autenticar suas conexões de API.

Criar um registro de aplicativo com o Microsoft Entra ID

portal do Azure

1. No portal do Azure, siga o Início Rápido: Registrar um aplicativo na plataforma de identidade da Microsoft para criar um registro de aplicativo.

2. Após a conclusão da criação, localize seu novo registro de aplicativo no portal.

3. No menu de recursos, selecione Visão Gerale salve os seguintes valores, que você precisará mais tarde para autenticação de conexão:

   • ID do Cliente
   • ID do locatário
   • Segredo do cliente

4. Para a ID do objeto, siga estas etapas:

   1. Na página Visão Geral, selecione o link Aplicativo gerenciado no diretório local para o registro do aplicativo, conforme mostrado:



   2. Na página que é aberta, copie e salve o valor da ID do objeto:



5. Agora, adicione os valores salvos como variáveis de ambiente ao recurso de aplicativo lógico Standard.

CLI do Azure

1. Para criar o registro do aplicativo, use o comandoaz ad sp create.

2. Para examinar todas as propriedades, use o comandoaz ad sp show.

3. Na saída de ambos os comandos, localize e salve os seguintes valores, que você precisará mais tarde para autenticação de conexão:

   • ID do Cliente
   • ID de objeto
   • ID do locatário
   • Segredo do cliente

4. Agora, adicione os valores salvos como variáveis de ambiente ao recurso de aplicativo lógico Standard.

Adicionar valores de registro de aplicativo ao aplicativo lógico Standard

1. No portal do Azure, acesse seu recurso de aplicativo lógico Standard.

2. No menu de recursos, em Configurações, selecione Contêineres e, em seguida, selecione a guia Variáveis de ambiente.

   Para obter mais informações sobre as configurações do aplicativo e do host, confira Editar configurações do aplicativo e do host.

3. Na barra de ferramentas, selecione Editar e implantar.

4. No painel Editar um contêiner, selecione Variáveis de ambiente e, em seguida, selecione Adicionar.

5. Na tabela a seguir, adicione cada variável de ambiente com o valor especificado:

   Variável de ambiente	Valor
   WORKFLOWAPP_AAD_CLIENTID	< my-client-ID>
   WORKFLOWAPP_AAD_OBJECTID	< my-object-ID>
   WORKFLOWAPP_AAD_TENANTID	< my-tenant-ID>
   WORKFLOWAPP_AAD_CLIENTSECRET	< my-client-secret>

6. Quando terminar, selecione Salvar.

Armazenar e referenciar a ID do cliente e o segredo do cliente

Você pode armazenar a ID do cliente e os valores de segredo do cliente em seu recurso de aplicativo lógico como segredos e, em seguida, referenciar esses valores na guia Variáveis de ambiente.

1. No portal do Azure, acesse o recurso Aplicativo lógico.

2. No menu de recursos, em Configurações, selecione Segredos.

3. Na barra de ferramentas, selecione Adicionar.

4. No painel Adicionar segredo, forneça as seguintes informações para cada segredo e selecione Adicionar:

   Chave	Valor
   WORKFLOWAPP_AAD_CLIENTID	< my-client-ID>
   WORKFLOWAPP_AAD_CLIENTSECRET	< my-client-secret>

Solução de problemas e problemas conhecidos

A seção a seguir descreve problemas e diretrizes conhecidos no momento para solucionar problemas comuns.

Problemas gerais de configuração de ambiente ou implantação do portal

Para ajudá-lo a diagnosticar e depurar problemas com a configuração do ambiente ou falhas de implantação do portal, você pode tentar executar o script troubleshoot.ps1 PowerShell fornecido para a opção de implantação híbrida.

1. Acesse o repositório GitHub do Azure Logic Apps: pasta scripts/hybrid.

2. Copie o arquivo troubleshoot.ps1 para uma pasta no mesmo local que a implantação do aplicativo lógico.

3. Execute o script usando o PowerShell.

Cluster do Kubernetes habilitados para Arc

Em cenários raros, você pode notar um volume de memória alto em seu cluster. Para evitar esse problema, expanda ou adicione escala automática para pools de nós.

O host de funções não está em execução

Depois de implantar seu aplicativo lógico Standard, confirme se o aplicativo está sendo executado corretamente.

1. Abra o recurso de aplicativo lógico no portal do Azure.

2. No menu de recursos, selecione Visão geral.

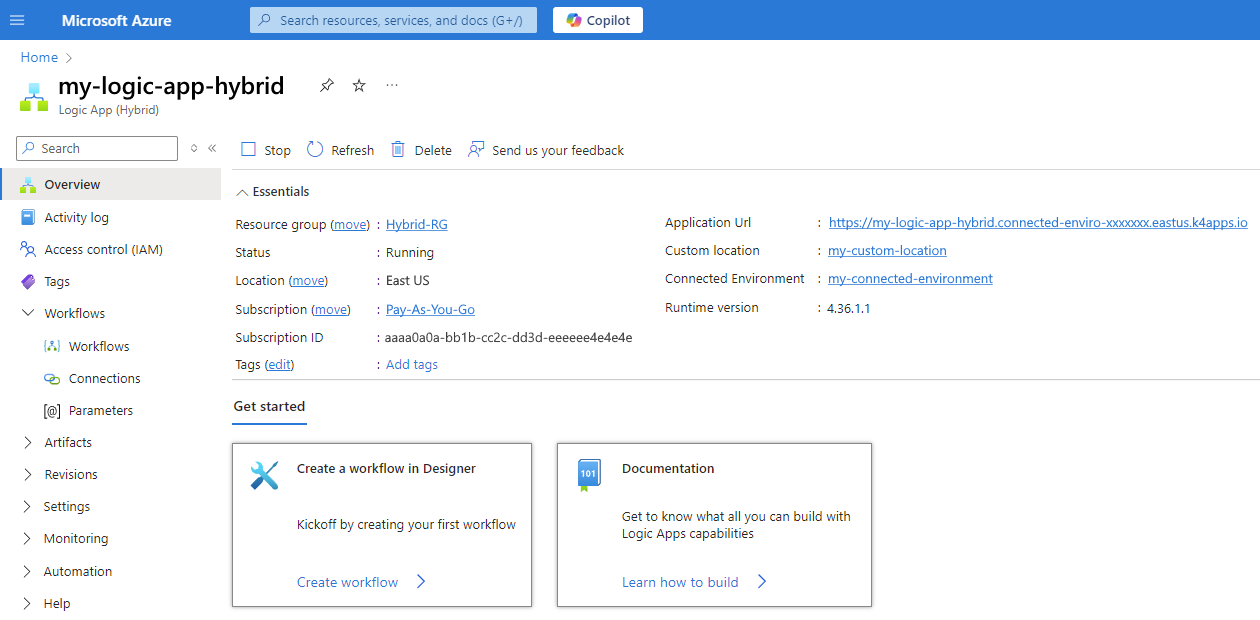

3. Na página Visão Geral, ao lado do campo URL do Aplicativo, selecione a URL do recurso.

   Se o aplicativo estiver sendo executado corretamente, uma janela do navegador será aberta e mostrará a seguinte mensagem:



   Caso contrário, se o aplicativo tiver alguma falha, verifique se os pods do AKS estão sendo executados corretamente. No Windows PowerShell, execute os seguintes comandos:

   az aks get-credentials {resource-group-name} --name {aks-cluster-name} --admin
   kubectl get ns
   kubectl get pods -n logicapps-aca-ns
   kubectl describe pod {logic-app-pod-name} -n logicapps-aca-ns


   Para saber mais, confira a seguinte documentação:

   • az aks get-credentials
   • Ferramenta de linha de comando (kubectl)

O cluster não tem nós suficientes

Se você executou o comando anterior e recebe um aviso semelhante ao exemplo a seguir, o cluster não tem nós suficientes para processamento:

Warning: FailedScheduling  4m52s (x29 over 46m)  default-scheduler  0/2 nodes are available: 2 Too many pods. preemption: 0/2 nodes are available: 2 No preemption victims found for incoming pod.

Para aumentar o número de nós e configurar a escala automática, siga estas etapas:

1. No portal do Azure, acesse sua instância de serviço do Kubernetes.

2. No menu de instância, em Configurações, selecione Pools de nós.

3. Na barra de ferramentas da página de Ferramentas de nós, selecione + Adicionar pool de nós.

Para saber mais, confira a seguinte documentação:

• Criar pools de nós para um cluster no AKS (Serviço de Kubernetes do Azure)
• Gerenciar pools de nós para um cluster do AKS (Serviço de Kubernetes do Azure)
• Visão geral do dimensionamento automático de cluster no AKS (Serviço de Kubernetes do Azure)
• Usar o dimensionador automático de cluster no AKS (Serviço de Kubernetes do Azure)

Driver CSI (Interface de Armazenamento de Contêiner SMB) não instalado

Depois de executar o comando anterior kubectl describe pod, se o seguinte aviso for exibido, confirme se o driver CSI do compartilhamento de arquivos SMB está instalado corretamente:

Warning FailedScheduling 5m16s (x2 over 5m27s)  default-scheduler 0/14 nodes are available: pod has unbound immediate PersistentVolumeClaims. preemption: 0/14 nodes are available: 14 Preemption is not helpful for scheduling.

Normal NotTriggerScaleUp 9m49s (x31 over 14m) cluster-autoscaler pod didn't trigger scale-up: 3 pod has unbound immediate PersistentVolumeClaims

Para confirmar, no Windows PowerShell, execute os seguintes comandos:

kubectl get csidrivers

Se a lista de resultados exibida não incluir smb.csi.k8s.io, em um prompt de comando do Windows, execute o seguinte comando:

helm repo add csi-driver-smb
helm repo update helm install csi-driver-smb csi-driver-smb/csi-driver-smb --namespace kube-system --version v1.15.0

Para verificar o status dos pods do Driver SMB do CSI, no prompt de comando do Windows, execute o seguinte comando:

kubectl --namespace=kube-system get pods --selector="app.kubernetes.io/name=csi-driver-smb" --watch

Para obter mais informações, confira Drivers do CSI (Interface de Armazenamento de Contêiner) no AKS (Serviço de Kubernetes do Azure).
