Aplica-se a: Azure Local 2311.2 e posterior
Este artigo descreve como monitorar seu sistema local do Azure com o Azure Monitor Metrics. Ele também descreve o painel Métricas de Desempenho e lista as métricas coletadas para recursos de computação, armazenamento e rede no Azure Local.
Quando você tem aplicativos e processos de negócios críticos que dependem de recursos do Azure, é importante monitorar esses recursos quanto à disponibilidade, desempenho e operação. A integração do Azure Monitor Metrics com o Azure Local permite armazenar dados numéricos de seus clusters em um banco de dados dedicado de séries temporais. Esse banco de dados é criado automaticamente para cada assinatura do Azure. Use o explorador de métricas para analisar dados do seu sistema Local do Azure e avaliar sua integridade e utilização.
Reserve alguns minutos para assistir ao vídeo passo a passo sobre como criar gráficos de métricas no explorador de métricas e alertas usando métricas:
Benefícios
Aqui estão os benefícios de usar o Metrics for Azure Local:
Sem custo extra. Essas métricas são recursos padrão e prontos para uso que são coletados automaticamente e fornecidos a você sem nenhum custo extra.
Informações quase em tempo real. Você tem a capacidade de observar métricas prontas para uso e correlacionar tendências usando dados quase em tempo real.
Personalização. Você pode criar seus próprios gráficos e personalizá-los através da funcionalidade de agregação e filtro. A tarefa de salvar e compartilhar seus gráficos métricos via Excel, pastas de trabalho ou enviá-los para o Grafana é simples.
Regras de alerta personalizadas. Você pode escrever regras de alerta personalizadas nas métricas para monitorar com eficiência a integridade do seu sistema Local do Azure.
Pré-requisitos
Aqui estão os pré-requisitos para usar o Metrics for Azure Local:
Você deve ter acesso a um sistema Local do Azure implantado, registrado e conectado ao Azure.
A
AzureEdgeTelemetryAndDiagnosticsextensão deve ser instalada para coletar informações de telemetria e diagnóstico do seu sistema Local do Azure. Para obter mais informações sobre a extensão, consulte Visão geral da telemetria local do Azure e da extensão de diagnóstico.
Monitorar o Azure Local por meio da guia Monitoramento
No portal do Azure, você pode monitorar as métricas da plataforma do cluster navegando até a guia Monitoramento na página Visão geral do cluster. Esta guia oferece uma maneira rápida de visualizar gráficos para diferentes métricas de plataforma. Você pode selecionar qualquer um dos gráficos para analisar melhor os dados no explorador de métricas.
Siga estas etapas para monitorar as métricas da plataforma do seu sistema no portal do Azure:
Vá para a página de recursos do cluster Local do Azure e selecione seu cluster.
Na página Visão geral do cluster, selecione a guia Monitoramento .
No painel Métricas da plataforma , revise os gráficos que exibem as métricas da plataforma. Para saber as métricas que o Azure Monitor coleta para preencher esses gráficos, consulte Métricas para os gráficos da guia Monitoramento.
Na parte superior do painel, selecione uma duração para alterar o intervalo de tempo dos gráficos.
Selecione o link Ver todas as métricas para analisar métricas usando o explorador de métricas. Consulte Analisar métricas.
Selecione qualquer um dos gráficos para abri-los no explorador de métricas para detalhar mais ou criar uma regra de alerta. Consulte Criar alertas de métricas.
Analise métricas

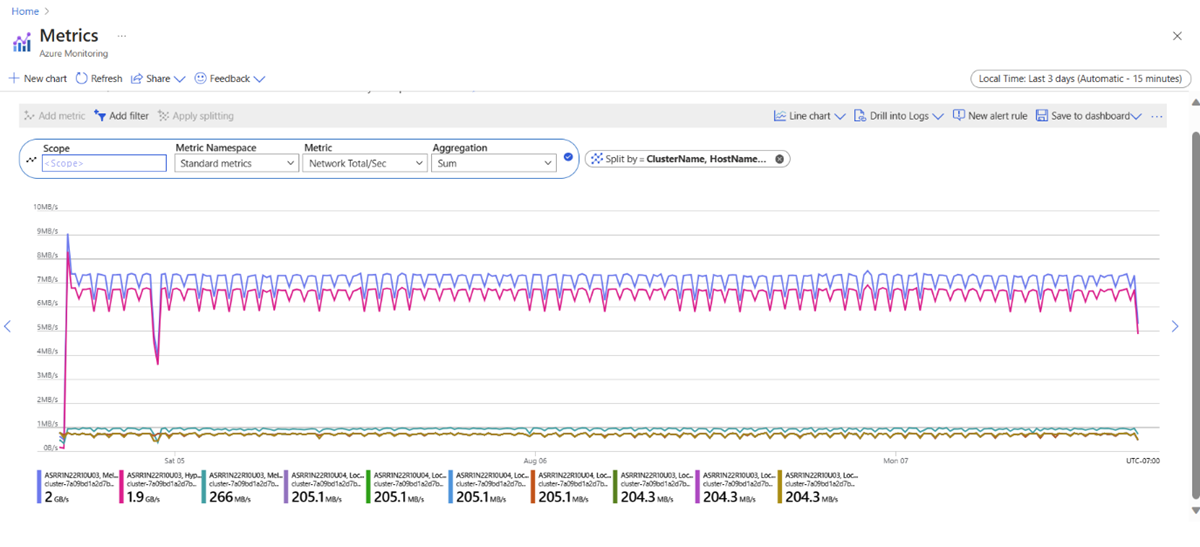

Você pode usar o explorador de métricas para analisar interativamente os dados em seu banco de dados de métricas e mapear os valores de várias métricas ao longo do tempo. Para abrir o explorador de métricas no portal do Azure, selecione Métricas na seção Monitoramento .
Você também pode acessar Métricas diretamente do menu para os serviços locais do Azure.
Com o Metrics, você pode criar gráficos a partir de valores métricos e correlacionar visualmente tendências. Você também pode criar uma regra de alerta de métrica ou fixar um gráfico em um painel do Azure para exibi-los com outras visualizações. Para obter um tutorial sobre como usar essa ferramenta, consulte Analisar métricas para um recurso do Azure.
As métricas da plataforma são armazenadas por 93 dias, no entanto, você só pode consultar (no bloco Métricas ) por um máximo de 30 dias de dados em qualquer gráfico. Para saber mais sobre retenção de dados, consulte Métricas no Azure Monitor.
Analisar métricas para um cluster específico

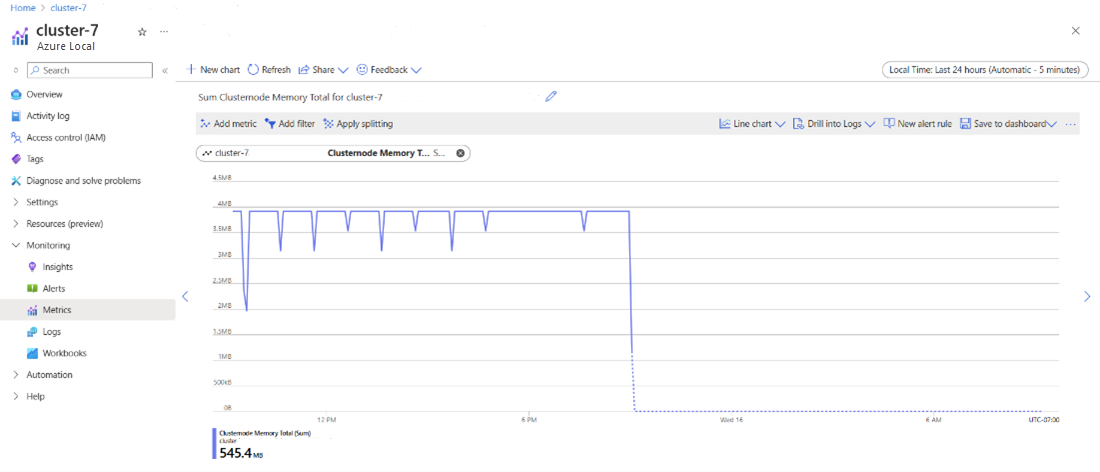

Siga estas etapas para analisar métricas para um cluster Local do Azure específico no portal do Azure:
Vá para o cluster Local do Azure e navegue até a seção Monitoramento .
Para analisar métricas, selecione a opção Métricas . Seu cluster já estará preenchido na seção de escopo. Selecione a métrica que deseja analisar.
Para criar alertas, selecione a opção Alertas e configure alertas conforme descrito em Criar alertas métricos.
Monitorizar as métricas de desempenho
O painel de métricas de desempenho fornece uma visão abrangente das métricas de desempenho em todos os sistemas locais do Azure em uma assinatura ou para um sistema específico. Ele coleta mais de 60 métricas sem custo adicional por meio da AzureEdgeTelemetryAndDiagnostics extensão. Essas métricas formam a base dos gráficos exibidos no painel, oferecendo informações sobre o desempenho e a integridade da infraestrutura.
Existem dois tipos de painéis de métricas de desempenho:
Single Cluster Performance Metrics, que oferece exibições detalhadas para um sistema específico, divididas por LUN (número de unidade lógica) exclusivo.
Multi Cluster Performance Metrics, que monitora vários sistemas em escala e fornece uma visão detalhada das métricas de desempenho em todos os sistemas dentro de uma assinatura.
Benefícios
Não requer nenhuma configuração extra para visualizar seus dados, desde que a
AzureEdgeTelemetryAndDiagnosticsextensão esteja instalada.Consolida todas as métricas disponíveis em uma única visualização, eliminando a necessidade de selecionar métricas individuais.
Criado usando pastas de trabalho do Azure, altamente personalizável e fácil de usar.
Inclui vários filtros, como um filtro de tempo para visualizar dados até os últimos 30 dias.
Permite visualizar métricas para vários clusters em várias assinaturas, com filtros para assinatura, grupos de recursos ou clusters. Para um cluster específico, está disponível uma exibição detalhada das métricas nos níveis de nó, volume e adaptador de rede.
Acesse o painel de métricas de desempenho
Você pode acessar o painel de métricas de desempenho por meio do Azure Monitor ou do sistema Local do Azure.
Aceder ao dashboard através do Azure Monitor
Para aceder ao dashboard através do Azure Monitor, siga estes passos:
Navegue até Azure Monitor e selecione Pastas de trabalho.
Na seção Local do Azure , selecione a pasta de trabalho Métricas de Desempenho de Vários Clusters .
Aceder ao dashboard através do sistema Azure Local
Para aceder ao dashboard através do sistema Azure Local, siga estes passos:
No portal do Azure, vá para o seu sistema Local do Azure.
Em Monitorização, selecione Pastas de trabalho.
Selecione uma das seguintes pastas de trabalho com base na necessidade de exibir métricas de desempenho para um único cluster ou vários clusters:
Métricas de desempenho de cluster único
Métricas de desempenho de vários clusters
Ver os gráficos do painel
O painel de métricas de desempenho é organizado em três guias, cada uma com foco em diferentes aspetos do desempenho do sistema. Selecione a guia relevante para visualizar as métricas relacionadas à categoria de desempenho do sistema selecionada.
O monitoramento do desempenho do armazenamento ajuda a otimizar a utilização, a alocação e a configuração do armazenamento de acordo com os recursos e as necessidades dos negócios.
A guia Desempenho de armazenamento apresenta três tipos de métricas:
Métricas de uso de volume. Esta seção exibe métricas relacionadas ao uso de volume, como operações de leitura/gravação de disco por segundo, bytes de leitura/gravação de disco por segundo e latência de volume.
Aqui está uma captura de tela de exemplo de métricas de uso de volume:
Métricas VHD. Esta seção exibe métricas relacionadas ao VHD, como operações de leitura/gravação de VHD por segundo, bytes de leitura/gravação de VHD por segundo, latência de VHD e tamanho atual e máximo de VHD.
Aqui está uma captura de tela de exemplo de métricas VHD:
Métricas de disco físico. Esta seção exibe métricas relacionadas a operações de leitura/gravação de disco físico por segundo, bytes de leitura/gravação de disco físico por segundo, latência de leitura e gravação, tamanho total da capacidade e tamanho da capacidade usada.
Aqui está uma captura de tela de exemplo de métricas de disco físico:
Em um painel de métricas de desempenho de cluster único , você pode detalhar ainda mais para exibir métricas divididas por LUN, que é um identificador exclusivo para recursos de armazenamento.
Quais métricas são coletadas?
Esta seção lista as métricas de plataforma coletadas para o cluster Local do Azure, os tipos de agregação e as dimensões disponíveis para cada métrica. Para obter mais informações sobre dimensões métricas, consulte Métricas multidimensionais.
Métricas para os gráficos da aba Monitorização
A tabela a seguir lista as métricas que o Azure Monitor coleta para preencher os gráficos na guia Monitoramento :
| Métricas | Unidade |
|---|---|
| Percentagem da CPU | Percentagem |
| Entrada de rede/seg | Bytes por Segundo |
| Taxa de saída da rede/segundo | Bytes por Segundo |
| Bytes de leitura do disco por segundo | Bytes por Segundo |
| Gravação de bytes de disco por segundo | Bytes por Segundo |
| Operações de Leitura de Disco por Segundo | ContagemPorSegundo |
| Operações de gravação em disco por segundo | ContagemPorSegundo |
| Bytes de memória usados | bytes |
Métricas para nodos
| Métrico | Descrição | Unidade | Tipo de agregação padrão | Tipo de agregação suportado | Dimensões |
|---|---|---|---|---|---|
| Percentagem da CPU | Porcentagem de tempo do processador que não está ociosa. | Percentagem | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, Nó |
| Percentagem de CPU em Modo Convidado | Porcentagem do tempo do processador usado para a demanda de convidado (máquina virtual). | Percentagem | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, Nó |
| Percentagem de CPU do Host | Percentagem do tempo do processador utilizado para a demanda do host. | Percentagem | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, Nó |
| Total de memória do nó do cluster | A memória física total do nó. | bytes | Soma | Mínimo, Máximo, Médio | Cluster, Nó |
| Memória disponível do nó do cluster | A memória disponível do nó. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, Nó |
| Memória usada do nó de cluster | A memória usada do nó. | bytes | Máximo | Mínimo, Máximo | Cluster, Nó |
| Percentagem de memória | A memória alocada (não disponível) do nó. | Percentagem | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, Nó |
| Percentagem de Memória do Convidado | A memória alocada para as necessidades do convidado (máquina virtual). | Percentagem | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN, VM |
| Percentagem da Memória do Host | A memória alocada para a demanda do host. | Percentagem | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, Nó |
| Cache de leitura atingida do Csv do nó do cluster | Acerto de cache por segundo para operações de leitura. | ContagemPorSegundo | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, nó, LUN |
| Taxa de acerto de leitura do cache CSV do nó do Cluster | Taxa de êxito do cache nas operações de leitura. | Percentagem | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, nó, LUN |
| Cache Csv do nó do cluster Leitura Perdida | Cache missPerSecond para operações de leitura. | ContagemPorSegundo | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, nó, LUN |
| Armazenamento degradado do nó do cluster | Número total de unidades com falha ou ausentes no pool de armazenamento. | bytes | Soma | Mínimo, Máximo, Soma, Contagem | Cluster, Nó |
Métricas para drives
| Métrico | Descrição | Unidade | Tipo de agregação padrão | Tipo de agregação suportado | Dimensões |
|---|---|---|---|---|---|
| Operações de Leitura do Disco Físico por Segundo | Número de operações de leitura por segundo concluídas pela unidade. | ContagemPorSegundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Operações de Escrita em Disco Físico/Sec | Número de operações de gravação concluídas por segundo pelo disco. | ContagemPorSegundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Operações de Leitura e Gravação de Disco Físico/seg | Número total de operações de leitura ou gravação por segundo concluídas pela unidade. | ContagemPorSegundo | Soma | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Leitura de bytes por segundo do disco físico | Quantidade de dados lidos do disco por segundo. | Bytes por Segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Bytes/s de gravação de disco físico | Quantidade de dados gravados na unidade por segundo. | Bytes por Segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Leitura e gravação de disco físico | Quantidade total de dados lidos ou gravados na unidade por segundo. | Bytes por Segundo | Soma | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Latência de Leitura do Disco Físico | Latência média das operações de leitura da unidade. | Segundos | Máximo | Mínimo, Máximo, Média, Soma | Cluster, nó, LUN |
| Latência de Gravação do Disco Físico | Latência média das operações de gravação na unidade. | Segundos | Máximo | Mínimo, Máximo, Média, Soma | Cluster, nó, LUN |
| Latência média do disco físico | Latência média de todas as operações realizadas a partir da unidade ou para ela. | Segundos | Máximo | Mínimo, Máximo, Média, Soma | Cluster, nó, LUN |
| Capacidade total do disco físico | A capacidade total de armazenamento da unidade. | bytes | Soma | Mínimo, Máximo, Médio | Cluster, nó, LUN |
| Tamanho da capacidade do disco físico usado | A capacidade utilizada de armazenamento da unidade. | bytes | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
Métricas para adaptadores de rede
| Métrico | Descrição | Unidade | Tipo de agregação padrão | Tipo de agregação suportado | Dimensões |
|---|---|---|---|---|---|
| Entrada de rede/seg | Taxa de dados recebidos pelo adaptador de rede. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede, LUN |
| Taxa de saída da rede/segundo | Taxa de dados enviados pelo adaptador à rede. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede, LUN |
| Rede total/seg | Taxa total de dados recebidos ou enviados pelo adaptador de rede. | Bytes por segundo | Soma | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede, LUN |
| Netadapter Largura de banda Rdma Entrada | Taxa de dados recebidos através de RDMA pelo adaptador de rede. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede, LUN |
| Netadapter Largura de banda Rdma Saída | Taxa de dados enviados através do RDMA pelo adaptador de rede. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede, LUN |
| Netadapter Largura de banda Rdma Total | Taxa total de dados recebidos ou enviados através de RDMA pelo adaptador de rede. | Bytes por segundo | Soma | Mínimo, Máximo, Soma, Contagem | Cluster, nó de rede, adaptador de rede, LUN |
Métricas para VHDs
| Métrico | Descrição | Unidade | Tipo de agregação padrão | Tipo de agregação suportado | Dimensões |
|---|---|---|---|---|---|
| Operações de leitura de VHD/seg | Número de operações de leitura por segundo concluídas pelo disco rígido virtual. | Contagem por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, VHD |
| Operações de escrita VHD por seg | Número de operações de gravação por segundo concluídas pelo disco rígido virtual. | Contagem por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, VHD |
| Operações de leitura e gravação de VHD por segundo | Número total de operações de leitura ou gravação por segundo concluídas pelo disco rígido virtual. | Contagem por segundo | Soma | Mínimo, Máximo, Soma, Contagem | Cluster, nó, VHD |
| Bytes de leitura VHD/seg | Quantidade de dados lidos do disco rígido virtual por segundo. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, VHD |
| Bytes de gravação por segundo de VHD | Quantidade de dados gravados no disco rígido virtual por segundo. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, VHD |
| Bytes/s de leitura e gravação de VHD | Quantidade total de dados lidos ou gravados no disco rígido virtual por segundo. | Bytes por segundo | Soma | Mínimo, Máximo, Soma, Contagem | Cluster, nó, VHD |
| Latência média de VHD | Latência média de todas as operações de ou para o disco rígido virtual. | Segundos | Máximo | Mínimo, Máximo, Média, Soma | Cluster, nó, VHD |
| Tamanho Atual do VHD | O tamanho atual do arquivo do disco rígido virtual, se estiver se expandindo dinamicamente. Se for corrigida, a série não é recolhida. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, Nó, Instância |
| Tamanho VHD máximo | O tamanho máximo do disco rígido virtual, se estiver a expandir-se dinamicamente. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, nó, VHD |
Métricas para VMs
| Métrico | Descrição | Unidade | Tipo de agregação padrão | Tipo de agregação suportado | Dimensões |
|---|---|---|---|---|---|
| Percentagem de CPU da VM | Porcentagem que a máquina virtual está usando do(s) processador(es) do nó host. | Percentagem | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, Nó, VM |
| Memória VM atribuída | A quantidade de memória atribuída à máquina virtual. | bytes | Soma | Mínimo, Máximo | Cluster, nó, LUN, VM |
| Memória VM disponível | A quantidade de memória que permanece disponível, da quantidade atribuída. | bytes | Máximo | Mínimo, Máximo, Soma, Contagem | Cluster, nó, Máquina Virtual, Unidade Lógica de Número |
| Memória VM usada | Memória VM usada | bytes | Máximo | Mínimo, Máximo | Cluster, nó, Máquina Virtual, Unidade Lógica de Número |
| Máximo de memória VM | Se estiver usando memória dinâmica, essa é a quantidade máxima de memória que pode ser atribuída à máquina virtual. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, nó, LUN, VM |
| Mínimo de memória VM | Se estiver usando memória dinâmica, essa é a quantidade mínima de memória que pode ser atribuída à máquina virtual. | bytes | Mínimo | Mínimo, Máximo, Médio | Cluster, nó, LUN, VM |
| Pressão da memória VM | A proporção de memória exigida pela máquina virtual sobre a memória alocada para a máquina virtual. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, nó, LUN, VM |
| Inicialização da memória VM | A quantidade de memória necessária para que a máquina virtual seja iniciada. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, nó, LUN, VM |
| Total de memória VM | Memória total. | bytes | Máximo | Mínimo, Máximo, Médio | Cluster, nó, Máquina Virtual, Unidade Lógica de Número |
| Adaptador de rede VM Network In/Sec | Taxa de dados recebidos pela máquina virtual através de todos os seus adaptadores de rede virtual. | Bits por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede virtual |
| Adaptador de rede da VM Saída de rede por segundo | Taxa de transferência de dados enviados pela máquina virtual através de todos os seus adaptadores virtuais de rede. | Bits por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede virtual |
| Adaptador de rede VM Entrada e saída de rede por segundo | Taxa total de dados recebidos ou enviados pela máquina virtual em todos os seus adaptadores de rede virtual. | Bits por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó de rede, adaptador de rede virtual |
Métricas para volumes
| Métrico | Descrição | Unidade | Tipo de agregação padrão | Tipo de agregação suportado | Dimensões |
|---|---|---|---|---|---|
| Operações de Leitura de Disco por Segundo | Número de operações de leitura por segundo concluídas por este volume. | Contagem por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Operações de gravação em disco por segundo | Número de operações de gravação por segundo concluídas por este volume. | Contagem por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Operações de leitura e gravação de disco/seg | Número total de operações de leitura ou gravação por segundo concluídas por este volume. | Contagem por segundo | Soma | Mínimo, Máximo, Soma, Contagem | Cluster, nó, LUN |
| Bytes de leitura do disco por segundo | Quantidade de dados lidos deste volume por segundo. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Gravação de bytes de disco por segundo | Quantidade de dados gravados neste volume por segundo. | Bytes por segundo | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
| Leitura e gravação de disco | Quantidade total de dados lidos ou gravados neste volume por segundo. | Bytes por segundo | Soma | Mínimo, Máximo, Soma, Contagem | Cluster, nó, LUN |
| Latência de leitura de volume | Latência média das operações de leitura deste volume. | Segundos | Máximo | Mínimo, Máximo, Média, Soma | Cluster, nó, LUN |
| Latência de escrita de volume | Latência média das operações de gravação para este volume. | Segundos | Máximo | Mínimo, Máximo, Média, Soma | Cluster, nó, LUN |
| Latência de Volume Média | Latência média de todas as operações de ou para este volume. | Segundos | Máximo | Mínimo, Máximo, Soma | Cluster, nó, LUN |
| Tamanho do Volume Total | A capacidade total de armazenamento do volume. | bytes | Soma | Mínimo, Máximo, Médio | Cluster, nó, LUN |
| Tamanho do volume disponível | A capacidade de armazenamento disponível do volume. | bytes | Máximo | Mínimo, Máximo, Média, Soma, Contagem | Cluster, nó, LUN |
Para ver informações detalhadas sobre como essas métricas são coletadas, consulte Histórico de desempenho para Espaços de Armazenamento Diretos.
