PowerShell を使用して ExpressRoute の仮想ネットワーク ゲートウェイを構成する

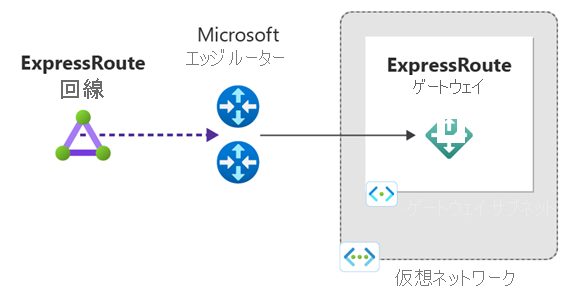

この記事では、PowerShell を使用して既存の仮想ネットワーク (VNet) に仮想ネットワーク ゲートウェイを追加、サイズ変更、および削除する手順について説明します。 この構成の手順は、ExpressRoute 構成用に Resource Manager デプロイ モデルを使用して作成された VNet に適用されます。 ExpressRoute の仮想ネットワーク ゲートウェイとゲートウェイ構成設定の詳細については、ExpressRoute 用の仮想ネットワーク ゲートウェイについてを参照してください。

前提条件

構成参照一覧

このタスクの手順では、以下の構成参照一覧の値に基づいて VNet を使用します。 その他の設定と名前についても、一覧で概要を説明します。 ここでは、この一覧内の値に基づいて変数を追加しますが、どの手順でもこの一覧を直接使用しません。 参照として使用する一覧をコピーし、値を独自の値で置き換えることができます。

ゲートウェイを追加する

1. Azure に接続するには、Connect-AzAccount を実行します。

2. このチュートリアル用に変数を宣言します。 サンプルを編集して、使用する設定を反映します。

   $RG = "TestRG"
   $Location = "West US"
   $GWName = "GW"
   $GWIPName = "GWIP"
   $GWIPconfName = "gwipconf"
   $VNetName = "TestVNet"


   Azure 拡張ゾーンでゲートウェイを作成する場合は、$ExtendedLocation 変数を追加します。

   $RG = "TestRG"
   $Location = "West US"
   $ExtendedLocation = "losangeles"
   $GWName = "GW"
   $GWIPName = "GWIP"
   $GWIPconfName = "gwipconf"
   $VNetName = "TestVNet"


3. 仮想ネットワーク オブジェクトを変数として格納します。

   $vnet = Get-AzVirtualNetwork -Name $VNetName -ResourceGroupName $RG


4. ゲートウェイ サブネットを Virtual Network に追加します。 ゲートウェイ サブネット名は、"GatewaySubnet " にする必要があります。 ゲートウェイ サブネットは、/27 以上 (/26、/25 など) である必要があります。 ゲートウェイに 16 本の ExpressRoute 回線を接続するつもりであれば、/26 以上のゲートウェイ サブネットを作成する必要があります。

   Add-AzVirtualNetworkSubnetConfig -Name GatewaySubnet -VirtualNetwork $vnet -AddressPrefix 192.168.200.0/26


   デュアル スタックの仮想ネットワークを使用していて、ExpressRoute 経由で IPv6 ベースのプライベート ピアリングを使用する予定の場合は、代わりにデュアル スタックのゲートウェイ サブネットを作成してください。

   Add-AzVirtualNetworkSubnetConfig -Name GatewaySubnet -VirtualNetwork $vnet -AddressPrefix "10.0.0.0/26","ace:daa:daaa:deaa::/64"


5. 構成を設定します。

   $vnet = Set-AzVirtualNetwork -VirtualNetwork $vnet


6. 変数としてゲートウェイ サブネットを格納します。

   $subnet = Get-AzVirtualNetworkSubnetConfig -Name 'GatewaySubnet' -VirtualNetwork $vnet


7. 拡張ゾーン ゲートウェイの場合を除き、ExpressRoute ゲートウェイではパブリック IP は不要になりました。 Azure 拡張ゾーンでゲートウェイを作成する場合は、-ExtendedLocation パラメーターを使用して拡張ゾーンのパブリック IP アドレスを要求します。

   $pip = New-AzPublicIpAddress -Name $GWIPName  -ResourceGroupName $RG -Location $Location -ExtendedLocation $ExtendedLocation -AllocationMethod Static -SKU Standard


   Note

   Basic SKU パブリック IP は、新しい ExpressRoute 仮想ネットワーク ゲートウェイではサポートされていません。 パブリック IP の作成は不要になりました。 Microsoft はパブリック IP を作成して管理します。 つまり、すべての ExpressRoute 仮想ネットワーク ゲートウェイがゾーン冗長として作成されます。

8. ゲートウェイの構成を作成します。 ゲートウェイ構成は、使用するサブネットを定義します。 この手順では、ゲートウェイを作成するときに使用する構成を指定します。 次のサンプルを使用して、ゲートウェイの構成を作成します。

   $ipconf = New-AzVirtualNetworkGatewayIpConfig -Name $GWIPconfName -Subnet $subnet


   Azure 拡張ゾーンにゲートウェイを作成する場合は、次のサンプルを使用します。

   $ipconf = New-AzVirtualNetworkGatewayIpConfig -Name $GWIPconfName -Subnet $subnet -PublicIpAddressId $pip.Id


9. ゲートウェイを作成します。 この手順では、 -GatewayType が特に重要です。 値 ExpressRouteを使用する必要があります。 これらのコマンドレットを実行してからゲートウェイが作成されるまでに 45 分以上かかる場合があります。

   New-AzVirtualNetworkGateway -Name $GWName -ResourceGroupName $RG -Location $Location -IpConfigurations $ipconf -GatewayType Expressroute -GatewaySku Standard


   Azure 拡張ゾーンでゲートウェイを作成する場合は、-ExtendedLocation パラメーターを追加します。

   New-AzVirtualNetworkGateway -Name $GWName -ResourceGroupName $RG -Location $Location -ExtendedLocation $ExtendedLocation -IpConfigurations $ipconf -GatewayType Expressroute -GatewaySku Standard


   Note

   Azure 拡張ゾーンにゲートウェイを作成するには、まず拡張ゾーンへのアクセスを要求する必要があります。 アクセスできるようになれば、ゲートウェイを作成できます。

   拡張ゾーンで仮想ネットワーク ゲートウェイを作成する場合は、次の考慮事項が適用されます。

   • Availability Zones は、Azure 拡張ゾーンではサポートされていません。
   • Azure 拡張ゾーンでは現在、次の SKU がサポートされています: Standard、HighPerformance、UltraPerformance。
   • Azure 拡張ゾーンのゲートウェイでは、ローカル SKU 回線はサポートされていません。

ゲートウェイが作成されていることの確認

次のコマンドを使用して、ゲートウェイが作成されていることを確認します。

Get-AzVirtualNetworkGateway -ResourceGroupName $RG

ゲートウェイのサイズを変更する

ゲートウェイ SKU には複数の種類があります。 次のコマンドを使用して、ゲートウェイ SKU をいつでも変更できます。

$gw = Get-AzVirtualNetworkGateway -Name $GWName -ResourceGroupName $RG
Resize-AzVirtualNetworkGateway -VirtualNetworkGateway $gw -GatewaySku HighPerformance

リソースをクリーンアップする

次のコマンドを使用してゲートウェイを削除します。

Remove-AzVirtualNetworkGateway -Name $GWName -ResourceGroupName $RG

次のステップ

VNet ゲートウェイを作成したので、VNet を ExpressRoute 回線にリンクできます。
